3 说明

LM61440-Q1 是一款汽车专用的高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧 MOSFET，能够在 3.0V 至 36V 的宽输入电压范围内提供高达 4A 的输出电流；可耐受 42V 电压，简化了输入涌流保护设计。LM61440-Q1 可对压降进行软恢复，因此无需对输出进行过冲。

LM61440-Q1 专门设计用于降低 EMI。该器件具有假随机展频、可调节 SW 节点上升时间和低 EMI，并采用具有低开关节点振铃和易于使用、优化型引脚排列的 VQFN-HR 封装。开关频率可在 200kHz 至 2.2MHz 范围内
设置或同步，从而避开噪声敏感频段。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小解决方案尺寸。

自动模式可在轻负载运行时进行频率折返，实现仅 7µA（典型值）的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间无缝转换，以及极低的 MOSFET 导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。

器件信息
器件型号 封装(1) 封装尺寸（标称值）
LM61440-Q1 VQFN-HR (14) 4.00mm × 3.50mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

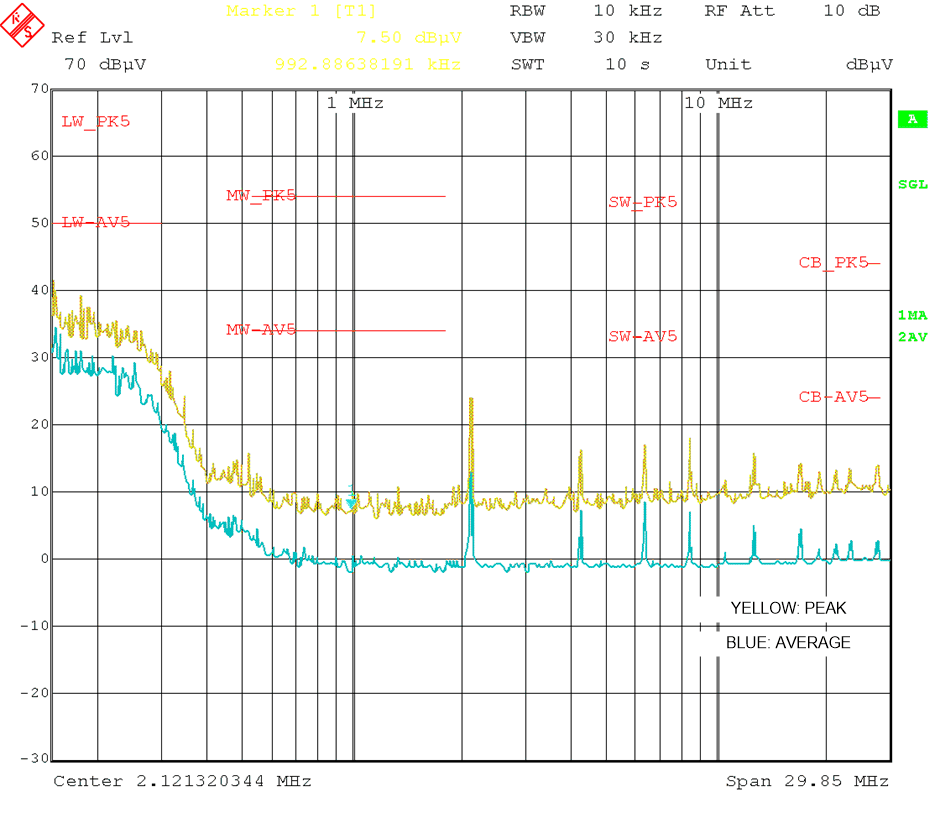

GUID-9EEBEF2E-E08B-405D-BE62-810A54B61907-low.gif传导 EMI：VOUT=5V，fSW=2100kHz

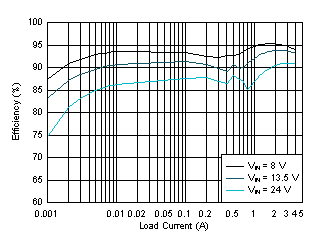

GUID-FA128EB0-A8E4-4A39-BD9A-644EAB26FB9F-low.gif效率：VOUT = 5V、FSW = 2200kHz
