7.4.2 布局示例

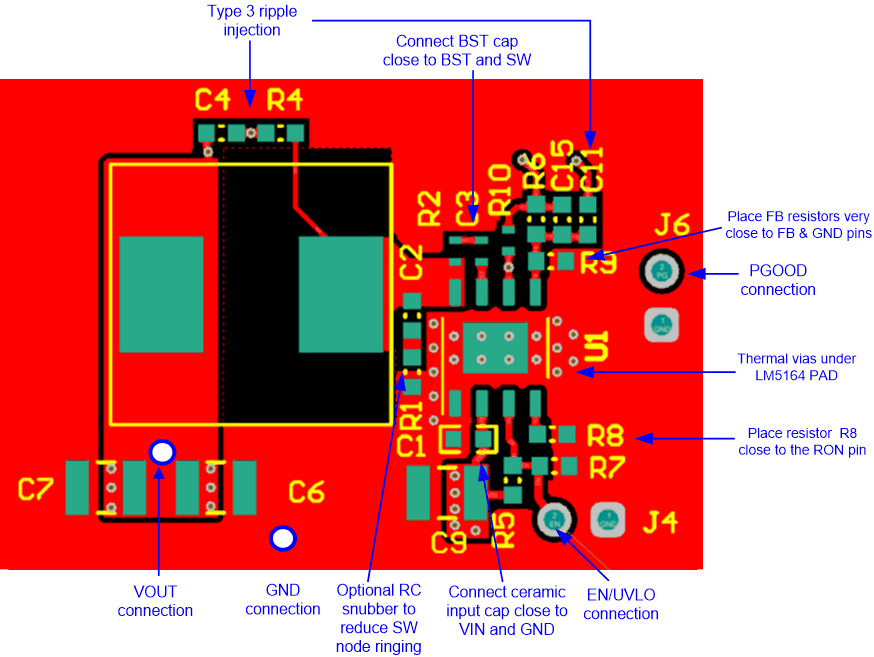

图 7-19 显示了 2 层电路板的 PCB 顶层示例布局，其中基本元件置于顶层。

LM5164 LM5164 单面 PCB 布局示例图 7-19 LM5164 单面 PCB 布局示例
