8.2.3 应用曲线

下面展示了 ISO773x 系列器件在最大数据速率 100Mbps 下的低抖动和大张开度的典型眼图。

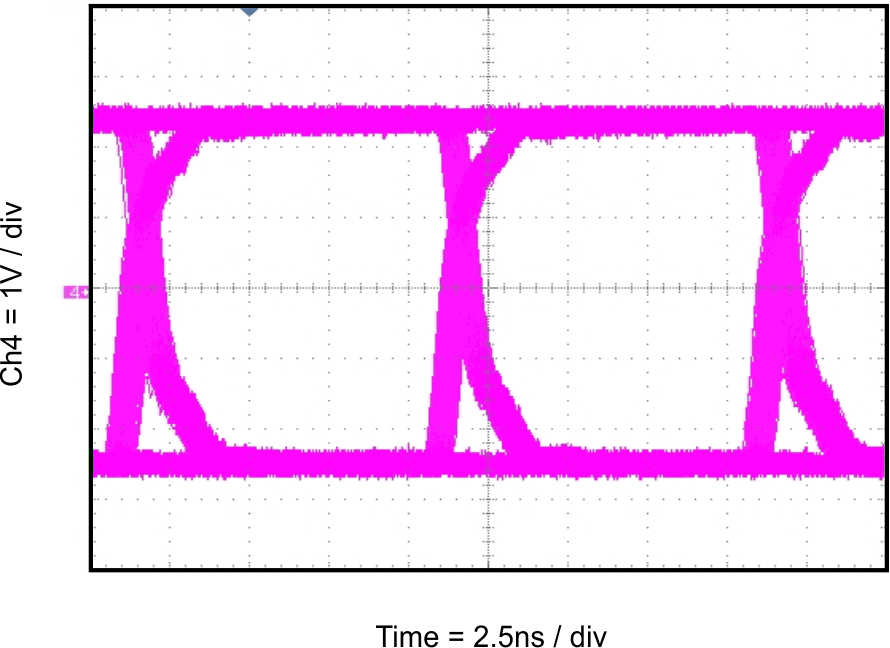

ISO7730 ISO7731 眼图：100Mbps PRBS 216 – 1，5V，25°C
图 8-4 眼图：100Mbps PRBS 216 – 1，5V，25°C
ISO7730 ISO7731 眼图：100Mbps PRBS 216 – 1，2.5V，25°C
图 8-6 眼图：100Mbps PRBS 216 – 1，2.5V，25°C
ISO7730 ISO7731 眼图：100Mbps PRBS 216 – 1，3.3V，25°C
图 8-5 眼图：100Mbps PRBS 216 – 1，3.3V，25°C
