8.2.3 应用曲线

下面展示了 ISO674x-Q1 系列器件在最大数据速率 50Mbps 下的低抖动和大张开度的典型眼图。

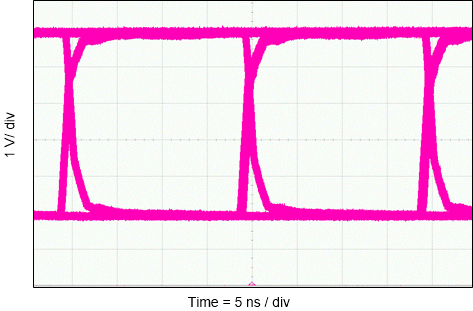

ISO6740-Q1 ISO6741-Q1 ISO6742-Q1 眼图：50Mbps PRBS 216 – 1，5V，25°C
图 8-3 眼图：50Mbps PRBS 216 – 1，5V，25°C
ISO6740-Q1 ISO6741-Q1 ISO6742-Q1 眼图：50Mbps PRBS 216 – 1，2.5V，25°C
图 8-5 眼图：50Mbps PRBS 216 – 1，2.5V，25°C

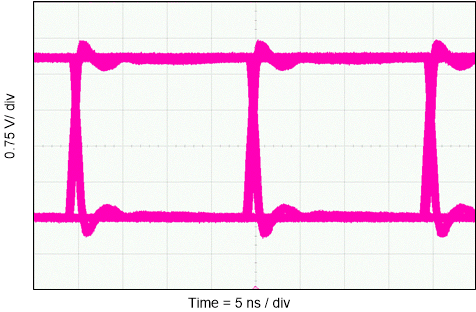

ISO6740-Q1 ISO6741-Q1 ISO6742-Q1 眼图：50Mbps PRBS 216 – 1，3.3V，25°C
图 8-4 眼图：50Mbps PRBS 216 – 1，3.3V，25°C

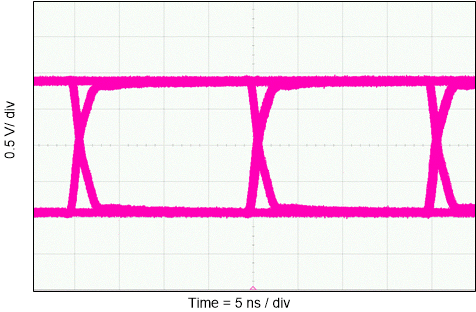

ISO6740-Q1 ISO6741-Q1 ISO6742-Q1 眼图：50Mbps PRBS 216 – 1，1.8V，25°C
图 8-6 眼图：50Mbps PRBS 216 – 1，1.8V，25°C
