7.7 典型特性

TA = 25°C，VS = ±18V，VCM = VOUT = VS/2，RL = 10kΩ，REF 引脚接地，G = 1/2（除非另有说明）

表 7-1 图形表
说明 图表
失调电压的典型分布 (RTO) - G= 1/2，VS = ±2.25V 图 7-1
失调电压的典型分布 (RTO) G= 2，VS = ±2.25V 图 7-2
失调电压的典型分布 (RTO) G= 1/2，VS = ±18V 图 7-3
失调电压的典型分布 (RTO) G= 2，VS = ±18V 图 7-4
失调电压漂移的典型分布 (RTO) - G = 1/2 图 7-5
失调电压漂移的典型分布 (RTO) - G = 2 图 7-6
输出失调电压与温度间的关系 - G = 1/2 图 7-7
输出失调电压与温度间的关系 - G = 2 图 7-8
失调电压与共模电压间的关系 - G = 1/2 图 7-9
失调电压与共模电压间的关系 - G = 2 图 7-10
输入偏置电流与温度间的关系 - G = 1/2 和 G = 2 图 7-11
输入失调电流与温度间的关系 图 7-12
输入偏置电流与共模电压间的关系 - G = 1/2 图 7-13
输入偏置电流与共模电压间的关系 - G = 2 图 7-14
典型 CMRR 分布 - G = 1/2，Vs = ±2.25V 图 7-15
典型 CMRR 分布 - G = 2，Vs = ±2.25V 图 7-16
典型 CMRR 分布 - G = 1/2，Vs = ±18V 图 7-17
典型 CMRR 分布 - G = 2，Vs = ±18V 图 7-18
CMRR 与温度之间的关系 - G = 1/2 图 7-19
CMRR 与温度之间的关系 - G = 2 图 7-20
共模抑制比与频率间的关系 (RTI) - G = 1/2 和 2 图 7-21
最大输出电压与频率间的关系 图 7-22
PSRR 与温度间的关系 - G = 1/2 图 7-23
PSRR 与温度间的关系 - G = 2 图 7-24
PSRR 与频率间的关系 (RTI) - G = 1/2 图 7-25
PSRR 与频率间的关系 (RTI) - G = 2 图 7-26
增益误差的典型分布 - G = 1/2，VS = ±2.25V 图 7-27
增益误差的典型分布 - G = 2，VS = ±2.25V 图 7-28
增益误差与温度之间的关系 - G = 1/2 图 7-29
增益误差与温度间的关系 - G = 2 图 7-30
闭环增益与频率间的关系 - G = 1/2 图 7-31
闭环增益与频率间的关系 - G = 2 图 7-32
电压噪声频谱密度与频率间的关系 (RTI) - G = 1/2 图 7-33
电压噪声频谱密度与频率间的关系 (RTI) - G = 2 图 7-34
0.1Hz 至 10Hz RTI 电压噪声 - G = 1/2 图 7-35
0.1Hz 至 10Hz 电压噪声 - G = 2 图 7-36
集成输出电压噪声与噪声带宽间的关系 - G = 1/2 图 7-37
集成输出电压噪声与噪声带宽间的关系 - G = 2 图 7-38
正输出电压与输出电流（拉出）间的关系 - G = 1/2 图 7-39
正输出电压与输出电流（拉出）间的关系G = 2 图 7-40
负输出电压与输出电流（灌入）间的关系 - G = 1/2 图 7-41
负输出电压与输出电流（灌入）间的关系 - G = 2 图 7-42
建立时间 - G = 1/2 图 7-43
建立时间 - G = 2 图 7-44
大信号阶跃响应 - G = 1/2 图 7-45
大信号阶跃响应 G =2 图 7-46
不同温度下的压摆率 图 7-47
过载恢复（标准化为 0V） 图 7-48
小信号过冲与容性负载间的关系 - G = 1/2 图 7-49
小信号过冲与容性负载间的关系 - G = 2 图 7-50
小信号阶跃响应 - G = 1/2 图 7-51
小信号阶跃响应 - G = 2 图 7-52
THD+N 与频率间的关系 - G = 1/2 图 7-53
THD+N 与频率间的关系 - G = 2 图 7-54
THD+N 比与输出振幅间的关系 - G = 1/2 图 7-55
THD+N 比与输出振幅间的关系 - G = 2 图 7-56
电源电流与温度间的关系 - G = 1/2 图 7-57
电源电流与温度间的关系 - G = 2 图 7-58
电源电流与电源电压间的关系 - G = 1/2 图 7-59
电源电流与电源电压间的关系 - G = 2 图 7-60
短路电流与温度间的关系 - G = 1/2 图 7-61
短路电流与温度间的关系 - G = 2 图 7-62
差模 EMI 抑制比 - G = 1/2 图 7-63
差模 EMI 抑制比 - G = 2 图 7-64
共模 EMI 抑制比 - G = 1/2 图 7-65
共模 EMI 抑制比 - G = 2 图 7-66
输入共模电压与输出电压间的关系 - G = 1/2，双极电源 图 7-67
输入共模电压与输出电压间的关系 G= 2，双极电源 图 7-68
输入共模电压与输出电压间的关系 - G = 1/2，5V 电源 图 7-69
输入共模电压与输出电压间的关系 - G = 2，5V 电源 图 7-70
输入共模电压与输出电压间的关系 - G = 1/2，36V 电源 图 7-71
输入共模电压与输出电压间的关系 - G = 2，36V 电源 图 7-72
闭环输出阻抗与频率间的关系 图 7-73
N = 470 平均值 = 0.82μV 标准偏差= 2.91μV
G = 1/2 VS = ±2.25V VCM = -3V
图 7-1 失调电压的典型分布 (RTO)
N = 470 平均值 = –5.22μV 标准偏差= 8.38μV
G = 1/2
图 7-3 失调电压的典型分布 (RTO)
N = 30 平均值 = –0.075μV/°C 标准偏差= 0.502μV/°C
G = 1/2
图 7-5 失调电压漂移的典型分布 (RTO)
G = 1/2 30 个单元

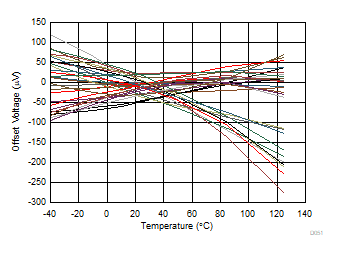

图 7-7 输出失调电压与温度间的关系
G = 1/2 12 个单元
图 7-9 失调电压与共模电压间的关系
图 7-11 输入偏置电流与温度间的关系
G = 1/2
图 7-13 输入偏置电流与共模电压间的关系
N = 470 平均值 = 6.01μV/V 标准偏差= 4.85μV/V
G = 1/2 VS = ±2.25V

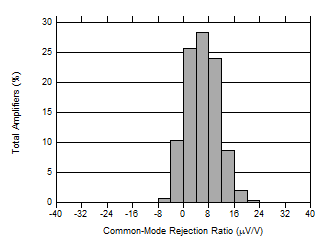

图 7-15 典型 CMRR 分布
N = 470 平均值 = 4.86μV/V 标准偏差= 4.75μV/V
G = 1/2
图 7-17 典型 CMRR 分布
G = 1/2 24 个单元

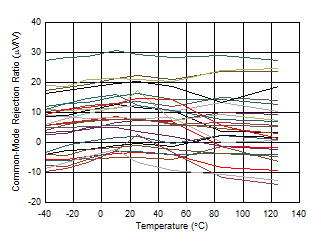

图 7-19 CMRR 与温度间的关系
G = 1/2 和 G = 2
图 7-21 共模抑制比与频率之间的关系，以输入为基准
G = 1/2 24 个单元
图 7-23 PSRR 与温度间的关系
G = 1/2
图 7-25 PSRR 与频率间的关系 (RTI)
N = 470 平均值 = 0.0085% 标准偏差= 0.0014%
G = 1/2
图 7-27 增益误差的典型分布
G = 1/2 30 个单元
图 7-29 增益误差与温度间的关系
G = 1/2
图 7-31 闭环增益与频率间的关系
G = 1/2
图 7-33 电压噪声频谱密度与频率间的关系 (RTI)

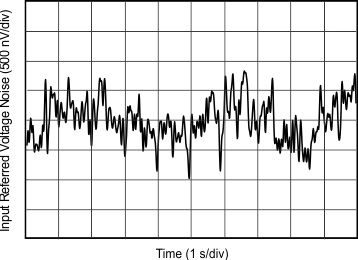

G = 1/2
图 7-35 0.1Hz 至 10Hz RTI 电压噪声
G = 1/2
图 7-37 集成输出电压噪声与噪声带宽间的关系
G = 1/2

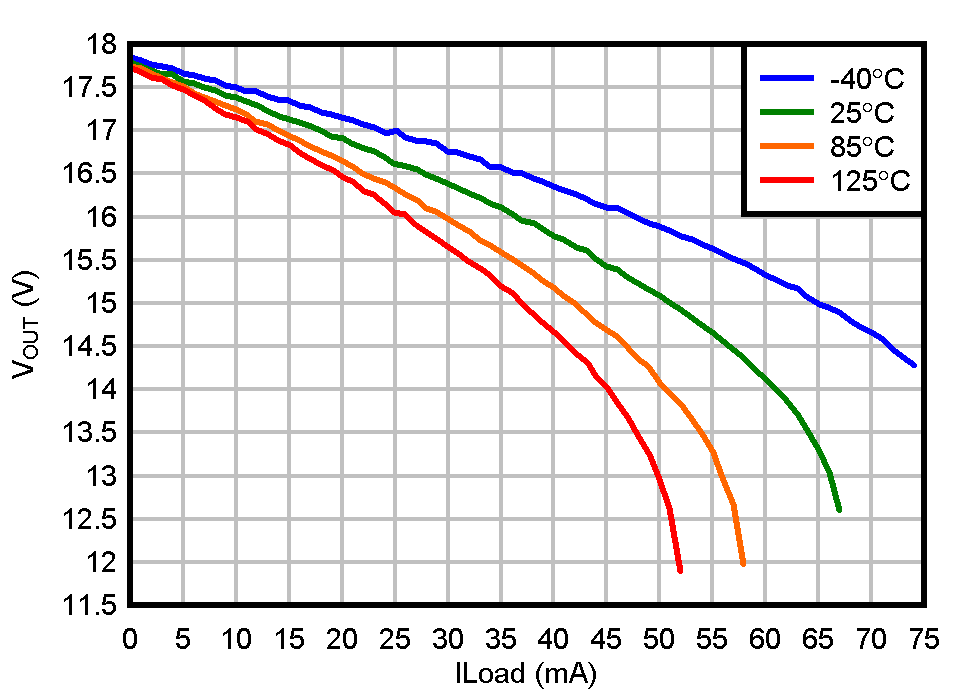

图 7-39 正输出电压与输出电流（拉出）间的关系
G = 1/2
图 7-41 负输出电压与输出电流（灌入）间的关系
G = 1/2
图 7-43 建立时间

G = 1/2

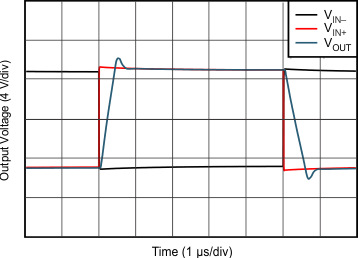

图 7-45 大信号阶跃响应

图 7-47 不同温度下的压摆率
G = 1/2
图 7-49 小信号过冲与容性负载间的关系
G = 1/2
图 7-51 小信号阶跃响应
G = 1/2 VOUT = 3.5VRMS
图 7-53 THD+N 与频率间的关系
G = 1/2
图 7-55 THD+N 比与输出幅值间的关系
G = 1/2 30 个单元

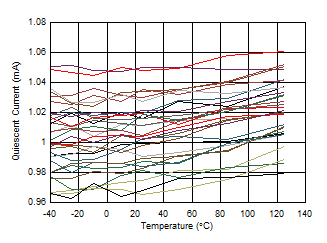

图 7-57 电源电流与温度间的关系
G = 1/2 30 个单元
图 7-59 电源电流与电源电压间的关系
G = 1/2 30 个单元
图 7-61 短路电流与温度间的关系
G = 1/2

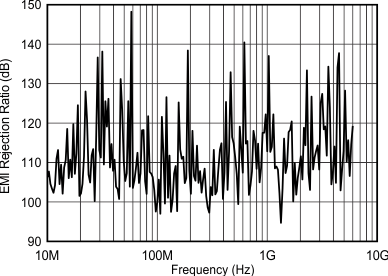

图 7-63 差模 EMI 抑制比
G = 1/2
图 7-65 共模 EMI 抑制比
G = 1/2 双极电源 VREF = 0V
图 7-67 输入共模电压与输出电压间的关系
G = 1/2 5V 电源 VREF = 0V
图 7-69 输入共模电压与输出电压间的关系
G = 1/2 36V 电源 VREF = 0V
图 7-71 输入共模电压与输出电压间的关系
图 7-73 闭环输出阻抗与频率间的关系
N = 470 平均值 = 1.64μV 标准偏差= 5.82μV
G = 2 VS = ±2.25V VCM = -3V
图 7-2 失调电压的典型分布 (RTO)
N = 470 平均值 = –10.43μV 标准偏差= 16.77μV
G = 2
图 7-4 失调电压的典型分布 (RTO)
N = 30 平均值 = –0.325μV/°C 标准偏差= 0.887μV/°C
G = 2
图 7-6 失调电压漂移的典型分布 (RTO)
G = 2 30 个单元
图 7-8 输出失调电压与温度间的关系
G = 2 12 个单元
图 7-10 失调电压与共模电压间的关系
图 7-12 输入失调电流与温度间的关系
G = 2
图 7-14 输入偏置电流与共模电压间的关系
N = 470 平均值 = –6.22μV/V 标准偏差= 10.74μV/V
G = 2 VS = ±2.25V
图 7-16 典型 CMRR 分布
N = 470 平均值 = –8.64μV/V 标准偏差= 9.70μV/V
G = 2
图 7-18 典型 CMRR 分布
G = 2 24 个单元
图 7-20 CMRR 与温度间的关系

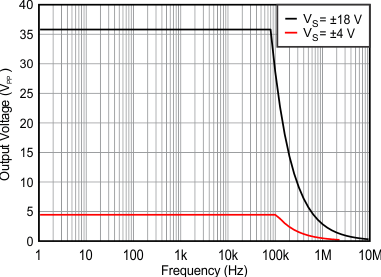

图 7-22 最大输出电压与频率间的关系
G = 2 24 个单元
图 7-24 PSRR 与温度间的关系
G = 2
图 7-26 PSRR 与频率间的关系 (RTI)
N = 470 平均值 = –0.0076% 标准偏差= 0.0015%
G = 2
图 7-28 增益误差的典型分布
G = 2 30 个单元
图 7-30 增益误差与温度间的关系
G = 2
图 7-32 闭环增益与频率间的关系
G = 2
图 7-34 电压噪声频谱密度与频率间的关系 (RTI)
G = 2
图 7-36 0.1Hz 至 10Hz RTI 电压噪声
G = 2
图 7-38 集成输出电压噪声与噪声带宽间的关系
G = 2
图 7-40 正输出电压与输出电流（拉出）间的关系
G = 2
图 7-42 负输出电压与输出电流（灌入）间的关系
G = 2
图 7-44 建立时间
G = 2
图 7-46 大信号阶跃响应

图 7-48 过载恢复（标准化为 0V）
G = 2
图 7-50 小信号过冲与容性负载间的关系
G = 2
图 7-52 小信号阶跃响应
G = 2 VOUT = 3.5VRMS
图 7-54 THD+N 与频率间的关系
G = 2
图 7-56 THD+N 比与输出幅值间的关系
G = 2 30 个单元
图 7-58 电源电流与温度间的关系
G = 2 30 个单元
图 7-60 电源电流与电源电压间的关系
G = 2 30 个单元
图 7-62 短路电流与温度间的关系
G = 2
图 7-64 差模 EMI 抑制比
G = 2
图 7-66 共模 EMI 抑制比
G = 2 双极电源 VREF = 0V
图 7-68 输入共模电压与输出电压间的关系
G = 2 5V 电源 VREF = 0V
图 7-70 输入共模电压与输出电压间的关系
G = 2 36V 电源 VREF = 0V
图 7-72 输入共模电压与输出电压间的关系
