9.2.1 低侧开关过流关断

INA20x-Q1 会测量单向流经电阻分流器的电流，仅在差分输入电压超过阈值限值时才能检测到过流事件。当电流达到 R1 和 R2 分压器的设定限值时，CMPOUT 的输出转换为高电平，Q1 导通，拉低 Pass-FET 的栅极电压，从而关闭电流通路。

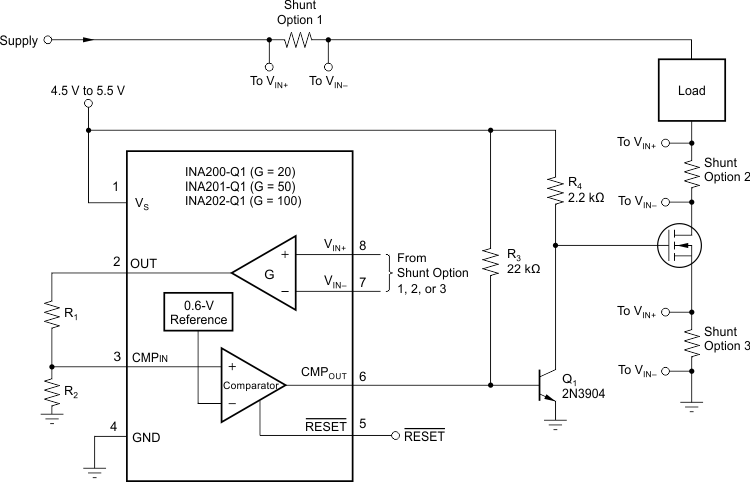

INA200-Q1 INA201-Q1 INA202-Q1 低侧开关过流关断
注意：在这种情况下，Q1 用于反相比较器输出。
图 9-5 低侧开关过流关断
