9.1.4.3 低 VSENSE 情况 1：VSENSE < 20mV，–16V ≤ VCM < 0V；以及
低 VSENSE 情况 3：VSENSE < 20mV，VS < VCM ≤ 80V

INA20x-Q1 系列器件虽非专为这些区域的精确操作而设计，但在某些应用中仍可能会遇到这些条件。例如，当监控电源开启和关闭且 INA20x-Q1 仍保持 VS 供电时，了解这些工作区域中的器件行为非常重要。

当 VSENSE 接近 0mV 时，这些 VCM 区域中的器件输出精度会降低。当 VSENSE = 0mV 时，电流分流监控器输出端可能会出现大于正常值的偏移电压，VOUT 的典型最大值 = 300mV。当 VSENSE 接近 20mV 时，VOUT 会精确地恢复到 电气特性：电流分流监控器 中指定的预期输出值。图 9-3 说明了使用 INA202-Q1（增益 = 100）时产生的影响。

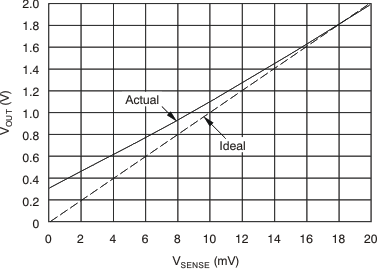

INA200-Q1 INA201-Q1 INA202-Q1 低 VSENSE 情况 1 和 3 的示例（INA202-Q1，增益 = 100）图 9-3 低 VSENSE 情况 1 和 3 的示例（INA202-Q1，增益 = 100）
