9.1.1 基本连接

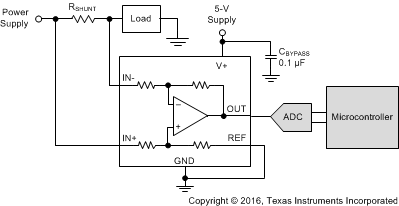

图 9-1 显示了 INA199-Q1 的基本连接。输入引脚 IN+ 和 IN– 必须尽可能靠近分流电阻器连接，从而更大限度地减小与分流电阻串联的任何电阻。

GUID-3AA39732-DC91-4555-8819-045F480578DC-low.gif图 9-1 典型应用

需要电源旁路电容器来实现稳定性。带有嘈杂或者高阻抗电源的应用也许需要额外的去耦合电容器来抑制电源噪声。将旁路电容器连接到接近器件引脚的位置。
