3 说明

INA199-Q1 是一款电压输出、电流检测放大器，可在独立于电源电压的 -0.1V 至 26V 共模电压下检测分流器上的压降。共有三种固定增益可供选择：50V/V、100V/V 和 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。

该器件可由一个电压为 2.7V 至 26V 的单电源供电，最大电源电流为 100μA。所有增益选项的额定工作温度均为 -40°C 至 +125°C，并且采用了 6 引脚 SC70 封装。

器件信息(1)
器件型号封装封装尺寸（标称值）
INA199-Q1SC70 (6)2.00mm × 1.25mm
(1) 如需了解所有可用封装，请参阅数据表末尾的封装选项附录。

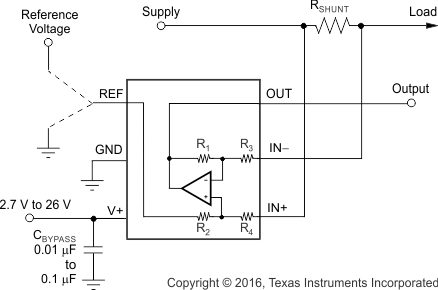

GUID-0F0E9E6E-7E92-4E24-8FC4-A45BF0948B2F-low.gif简化版原理图
