对多个电流求和

通过将一个通道的输出连接到另一个通道的基准输入,可以轻松地对 INA2181 的多个输出求和。图 8-3 中显示的电路配置是一个实现电流求和的简单方法。为了正确地对多个输出电流求和,所有通道的电流检测电阻 RSENSE 值必须相同。

GUID-6F5363DA-D0A8-4D1C-9F65-2B6EDB9BAA3E-low.gif图 8-3 对多个电流求和

将 INA2181 一个通道的输出连接到另一通道的基准输入。使用第一个电路的基准输入来设置最终求和输出工作点的基准。链中每个电路上检测到的电流会在链中最后一个器件的输出端相加。

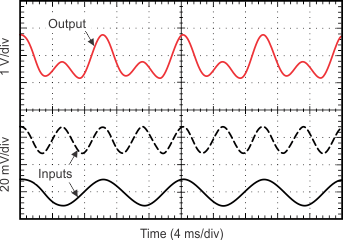

求和配置的输出响应示例如图 8-4 所示。第一个电路的基准引脚接地,并将不同频率的正弦波施加到两个电路,以生成求和输出,如图所示。第一个电路的正弦波电压输入被偏移,以便整个波高于 GND。

VREF = 0V
图 8-4 电流求和应用输出响应(A2 器件)
