3 说明

DRV10974 器件是一款具有集成功率 MOSFET 的三相无传感器电机驱动器，可提供高达 1A (rms) 的持续驱动电流。该器件专为成本敏感型、低噪声和低外部组件数量的应用而设计。

DRV10974 器件使用一个专有无传感器控制方案提供可靠换向。180° 正弦换向显著减少了 120°（梯形）换向中较为典型的纯音。DRV10974 旋转使用一个外部低功耗电阻器进行配置。电流限制可使用外部低功耗电阻器进行设置。

通过施加一个用于控制驱动电压幅度的 PWM 输入，或者使用模拟电压驱动 PWM 引脚，然后监控 FG 引脚上的速度反馈，DRV10974 器件可以轻松控制电机的转速。

DRV10974 器件包含许多可提高效率的特性。由于该器件支持借助电阻器配置超前角，因此用户可通过调整相电流和相 BEMF 来优化驱动器效率。此外，该器件使用的 MOSFET 的 rDS(on) 较低，有助于在驱动电机时节省电力。

器件信息(1)
器件型号封装封装尺寸（标称值）
DRV10974HTSSOP (16)5.00mm x 4.40mm
WQFN (164.00mm × 4.00mm
(1) 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

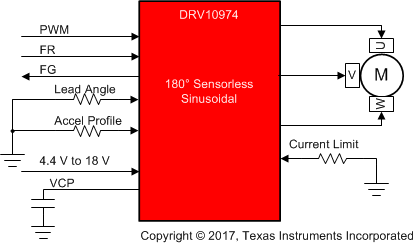

GUID-D59D2B74-A1CD-49E5-9C15-4390713B3961-low.gif应用原理图
