ZHCSD87 January   2015 CSD97394Q4M

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用范围
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
      1. 7.3.1 Powering CSD97394Q4M And Gate Drivers
      2. 7.3.2 Undervoltage Lockout Protection (UVLO)
      3. 7.3.3 PWM Pin
      4. 7.3.4 SKIP# Pin
        1. 7.3.4.1 Zero Crossing (ZX) Operation
      5. 7.3.5 Integrated Boost-Switch
    4. 7.4 Device Functional Modes
  8. 8 Application and Implementation
    1. 8.1 Application Information
    2. 8.2 Typical Application
      1. 8.2.1 Application Curves
    3. 8.3 System Example
      1. 8.3.1 Power Loss Curves
      2. 8.3.2 Safe Operating Curves (SOA)
      3. 8.3.3 Normalized Curves
        1. 8.3.3.1 Calculating Power Loss and SOA
          1. 8.3.3.1.1 Design Example
          2. 8.3.3.1.2 Calculating Power Loss
          3. 8.3.3.1.3 Calculating SOA Adjustments
  9. 9 Layout
    1. 9.1 Layout Guidelines
      1. 9.1.1 Recommended PCB Design Overview
      2. 9.1.2 Electrical Performance
    2. 9.2 Layout Example
    3. 9.3 Thermal Considerations
  10. 10器件和文档支持
    1. 10.1 商标
    2. 10.2 静电放电警告
    3. 10.3 术语表
  11. 11机械封装和可订购信息
    1. 11.1 机械制图
    2. 11.2 建议印刷电路板 (PCB) 焊盘图案
    3. 11.3 建议模板开口

封装选项

机械数据 (封装 | 引脚)
  • DPC|8
散热焊盘机械数据 (封装 | 引脚)
订购信息

11 机械封装和可订购信息

以下页中包括机械封装和可订购信息。 这些信息是针对指定器件可提供的最新数据。 这些数据会在无通知且不对本文档进行修订的情况下发生改变。 欲获得该数据表的浏览器版本，请查阅左侧的导航栏。

11.1 机械制图

CSD97394Q4M Mechanical_Drawing0513.png
DIM 毫米 英寸
最小值 标称值 最大值 最小值 标称值 最大值
A 0.800 0.900 1.000 0.031 0.035 0.039
a1 0.000 0.000 0.080 0.000 0.000 0.003
b 0.150 0.200 0.250 0.006 0.008 0.010
b1 2.000 2.200 2.400 0.079 0.087 0.095
b2 0.150 0.200 0.250 0.006 0.008 0.010
c1 0.150 0.200 0.250 0.006 0.008 0.010
D2 3.850 3.950 4.050 0.152 0.156 0.160
E 4.400 4.500 4.600 0.173 0.177 0.181
E1 3.400 3.500 3.600 0.134 0.138 0.142
E2 2.000 2.100 2.200 0.079 0.083 0.087
e 0.400 典型值 0.016 典型值
K 0.300 典型值 0.012 典型值
L 0.300 0.400 0.500 0.012 0.016 0.020
L1 0.180 0.230 0.280 0.007 0.009 0.011
θ 0.00 — — 0.00 — —

11.2 建议印刷电路板 (PCB) 焊盘图案

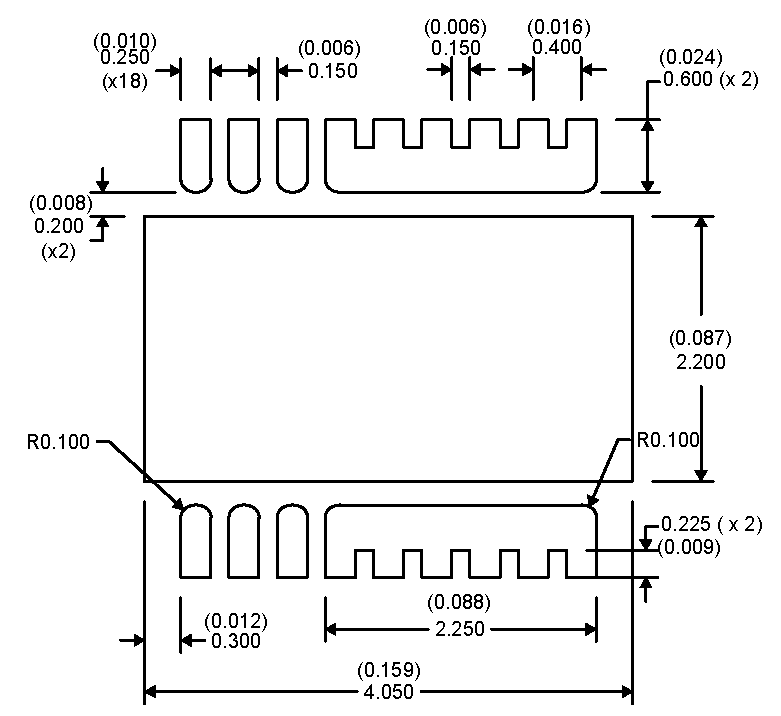

CSD97394Q4M PCB0513.png

11.3 建议模板开口

CSD97394Q4M Stencil0513.png

NOTE:

尺寸单位为 mm（英寸）。
模板厚度为 100µm。
