3 说明

此 30V、6.6mΩ、3.37mm × 1.47mm LGA 双路 NexFET™功率 MOSFET 旨在以小外形封装最大程度地降低电阻和栅极电荷。该器件具有小尺寸和共漏极配置，非常适用于多节电池组 应用 和小型手持设备。

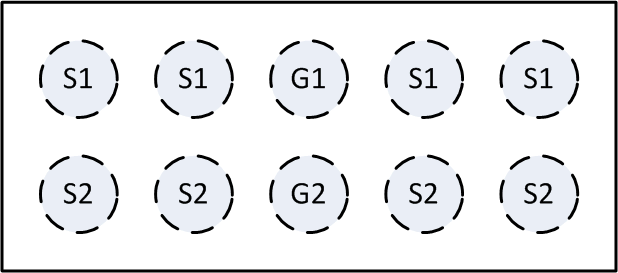

俯视图

CSD87501L Front_Page_r2.gif

配置

CSD87501L Configuration.gif

产品概要

TA = 25°C 典型值 单位
VS1S2 源源电压 30 V
Qg 总栅极电荷 (4.5V) 15 nC
Qgd 栅极电荷（栅极到漏极） 6.0 nC
RS1S2(on) 源源导通电阻 VGS = 4.5V 9.3 mΩ
VGS = 10V 6.6
VGS(th) 阈值电压 1.8 V

器件信息(1)

器件 介质 数量 封装 配送
CSD87501L 7 英寸卷带 3000 3.37mm × 1.47mm
基板栅格阵列
封装		 卷带

封装
CSD87501LT 7 英寸卷带 250
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

绝对最大额定值

TA = 25°C 值 单位
VS1S2 源源电压 30 V
VGS 栅源电压 ±20 V
IS 持续源极电流(1) 14 A
ISM 脉冲源极电流(2) 72 A
PD 功率耗散 2.5 W
V(ESD) 人体放电模型 (HBM) 2 kV
TJ、
Tstg 		工作结温、
贮存温度		 –55 至 150 °C
  1. RθJA = 50°C/W，这是在 0.06 英寸厚 FR4 PCB 上的 1 平方英寸、2oz 铜焊盘上测得的典型值。
  2. RθJA = 135°C/W（覆铜面积最小时的典型值），脉冲持续时间 ≤ 100μs，占空比 ≤ 1%。
