9 机械、封装和可订购信息

以下页中包括机械、封装和可订购信息。 这些信息是针对指定器件可提供的最新数据。 这些数据会在无通知且不对本文档进行修订的情况下发生改变。 欲获得该数据表的浏览器版本，请查阅左侧的导航栏。

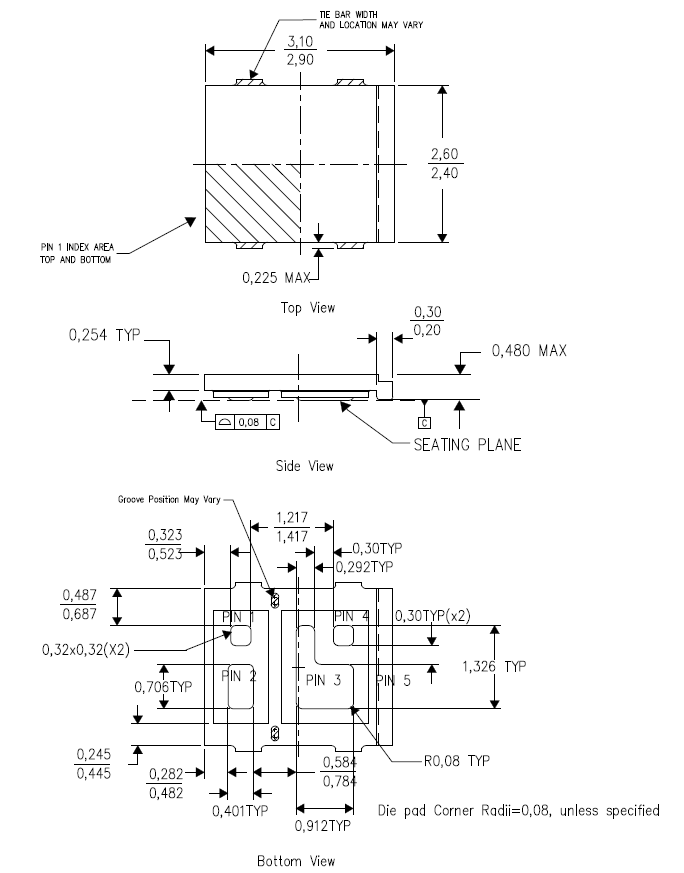

9.1 CSD87381P 封装尺寸

CSD87381P mechanical_drawing_updated.png

引脚配置

位置 名称
引脚 1 TG
引脚 2 VIN
引脚 3 PGND
引脚 4 BG
引脚 5 VSW

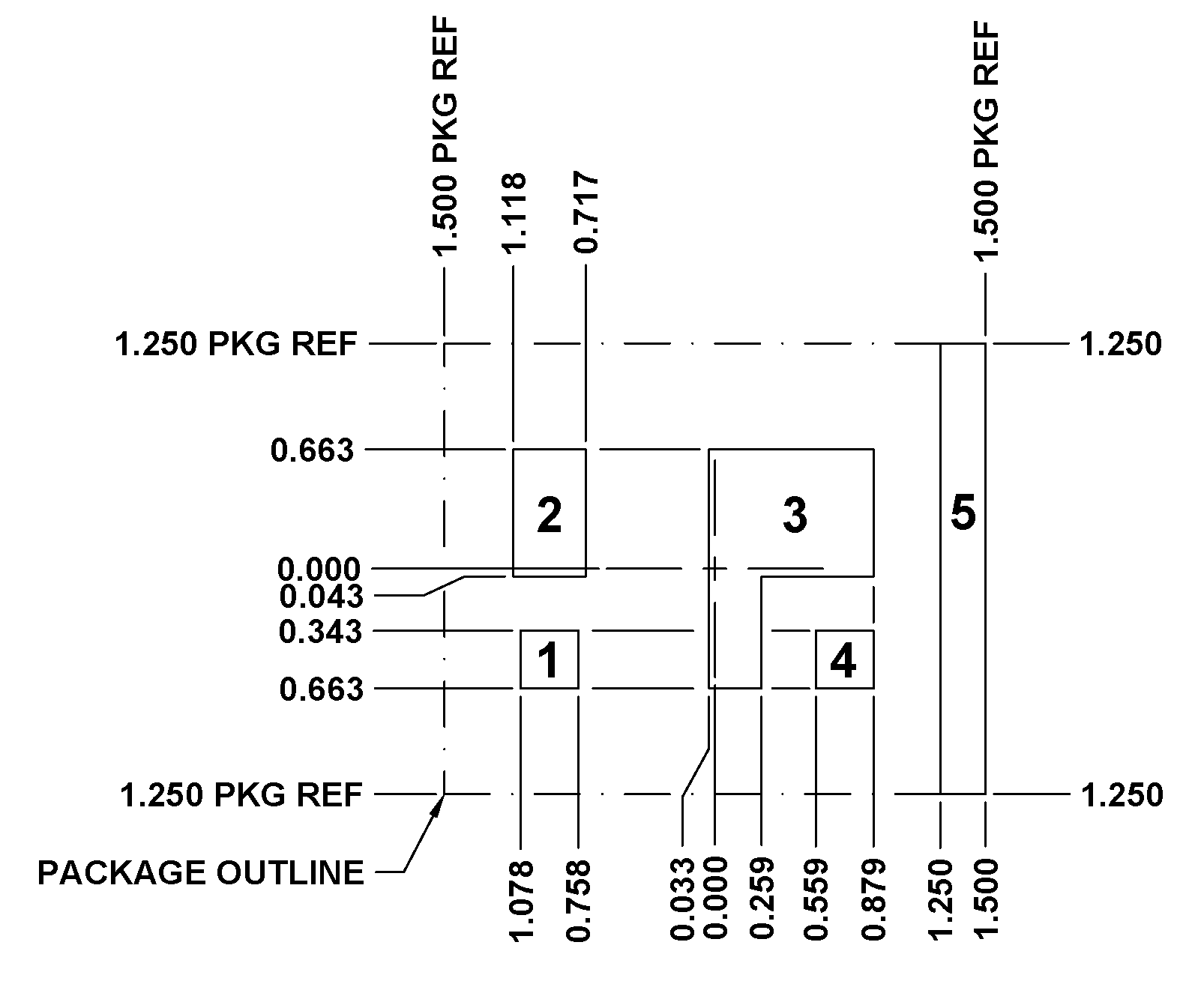

9.2 焊盘布局建议

CSD87381P Recommended_PCB_Pattern.png

9.3 模板建议 (100µm)

CSD87381P Recommended_100um_Stencil_Upated.png

增加文本，调节间距

9.4 模板建议 (125µm)

CSD87381P Recommended_125um_Stencil.png

增加文本，调节间距
要获得与印刷电路板 (PCB) 设计相关的建议电路布局布线，请参见《应用说明》SLPA005 - 通过 PCB 布局布线技巧来减少振铃。

9.5 引脚图

CSD87381P Pin_Drawing.png

增加文本，调节间距

9.6 CSD87381P 压纹载带尺寸

CSD87381P Tape_and_Reel.png
1. 引脚 1 位于载带封装左上象限内（最靠近载带齿孔的位置）。
