1 特性

  • 半桥电源块
  • 10A 电流下的系统效率达 90%
  • 工作电流高达 15A
  • 高密度 - 3mm × 2.5mm 接合栅格阵列封装 (LGA) 尺寸
  • 双侧冷却能力
  • 超薄 - 最大厚度为 0.48mm
  • 针对 5V 栅极驱动进行了优化
  • 低开关损耗
  • 低电感封装
  • 符合 RoHS 环保标准
  • 无卤素
  • 无铅

2 应用范围

  • 同步降压转换器
    • 高电流、低占空比应用
  • 多相位同步降压转换器
  • 负载点 (POL) 直流 - 直流转换器

3 说明

此 CSD87381P NexFET™ 电源块 II 是针对同步降压应用的高度优化设计，能够在 3mm × 2.5mm 的小外形尺寸封装内提供大电流和高效率。 针对 5V 栅极驱动应用进行了优化，这款产品可提供高效且灵活的解决方案，在与外部控制器/驱动器的任一 5V 栅极驱动器配套使用时，可提供一个高密度电源。

增加文本，调节间距
器件信息(1)

器件 介质 数量 封装 出货
CSD87381P 13 英寸卷带 2500 3mm x 2.5mm LGA 卷带封装
CSD87381PT 7 英寸卷带 250
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

增加文本，调节间距

CSD87381P Power_Block_PinOut_SLPS405.gif

典型电路

CSD87381P Front_Page_Img.gif

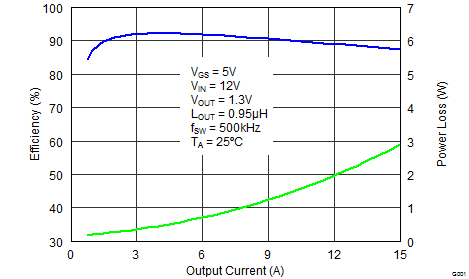

典型电源块效率与功率损耗

CSD87381P front_page_SLPS405F.png
