ZHCSEX4B April   2016  – February 2022 CSD23280F3

PRODUCTION DATA

  1. 1特性
  2. 2应用
  3. 3说明
  4. 4Revision History
  5. 5Specifications
    1. 5.1 Electrical Characteristics
    2. 5.2 Thermal Information
    3. 5.3 Typical MOSFET Characteristics
  6. 6Device and Documentation Support
    1. 6.1 Receiving Notification of Documentation Updates
    2. 6.2 Trademarks
  7. 7Mechanical, Packaging, and Orderable Information
    1. 7.1 Mechanical Dimensions
    2. 7.2 Recommended Minimum PCB Layout
    3. 7.3 Recommended Stencil Pattern

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • YJM|3
散热焊盘机械数据 (封装 | 引脚)
订购信息

Typical MOSFET Characteristics

TA = 25°C (unless otherwise stated)

GUID-1C49E2C2-C202-4791-84AF-55DEC68E93DE-low.gifFigure 5-1 Saturation Characteristics
GUID-A116CE96-080E-4373-89E4-825136BDA849-low.pngFigure 5-3 Transient Thermal Impedance
VDS = –5 V

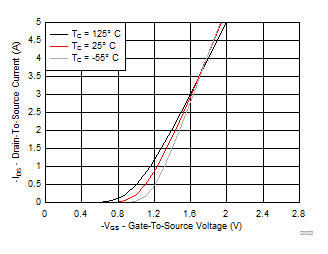

Figure 5-2 Transfer Characteristics
VDS = –6 VID = –0.4 A

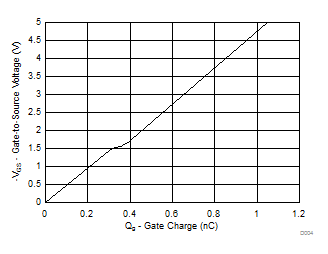

Figure 5-4 Gate Charge
ID = –250 µA

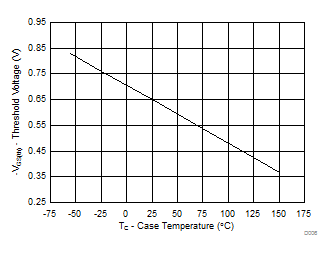

Figure 5-6 Threshold Voltage vs Temperature
VGS = –4.5 VID = –0.4 A

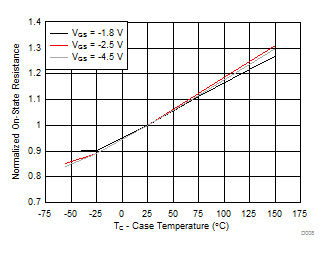

Figure 5-8 Normalized On-State Resistance vs Temperature
Single pulse, max RθJA = 255°C/W

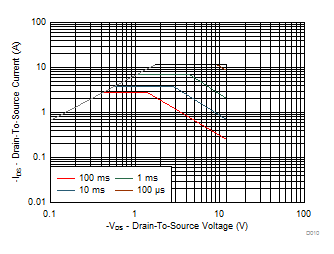

Figure 5-10 Maximum Safe Operating Area
GUID-EFADCB19-CE3E-42E1-8002-C76A5ADFF9F8-low.gifFigure 5-5 Capacitance

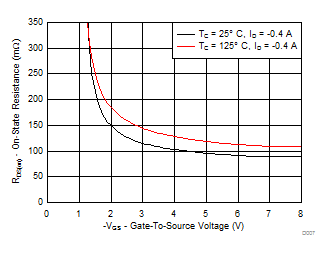

GUID-031B9E65-37B6-4B51-9508-F7D199F03502-low.gifFigure 5-7 On-State Resistance vs Gate-to-Source Voltage
GUID-DA3B86E5-FA30-4730-8EC2-5EE68F7711F1-low.gifFigure 5-9 Typical Diode Forward Voltage

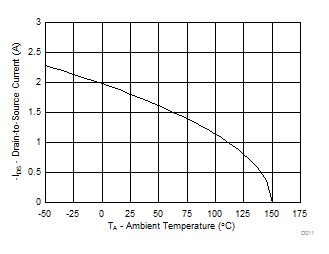

GUID-DE28C181-8A16-4A7F-BE64-36D1358A4145-low.gifFigure 5-11 Maximum Drain Current vs Temperature
