6.3.1.3 I2C 命令等待时间

为了在 400kHz 下正常运行，必须在所有发往电量监测计的数据包之间插入 t(BUF) ≥ 66μs 的总线空闲等待时间。此外，如果 SCL 时钟频率 (fSCL) 大于 100kHz，则使用单独的 1 字节写入命令来实现正确的数据流控制。下图展示了发出控制子命令和读取状态结果之间所需的标准等待时间。对于读写标准命令，至少需要等待 2 秒才能更新结果。对于只读标准命令，无需等待时间，但主机每秒发出任何标准命令的次数不得超过两次。否则，电量监测计可能会因看门狗计时器过期而导致复位问题。

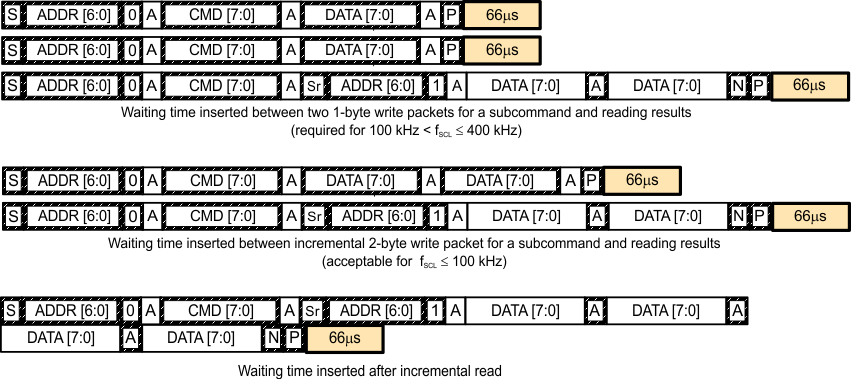

BQ27427 I2C 命令等待时间图 6-4 I2C 命令等待时间
