7.3.15.1 F/S 模式协议

主器件通过产生启动条件来启动数据传输。启动条件是当 SCL 为高电平时在 SDA 线上发生从高电平到低电平的转换，如图 7-4 所示。所有与 I2C 兼容的器件都应识别启动条件。

BQ25188 START 和 STOP 条件图 7-4 START 和 STOP 条件

主器件随后产生 SCL 脉冲，并在 SDA 线上发送 8 位地址和读取/写入方向位 R/W。在所有传输期间，主器件确保数据有效。有效数据条件要求 SDA 线在时钟脉冲的整个高电平期间保持稳定（请参阅图 7-5）。所有器件都识别主器件发送的地址，并将其与内部固定地址进行比较。只有具有匹配地址的从器件才会通过在第九个 SCL 周期的整个高电平期间拉低 SDA 线来生成确认（请参阅图 7-6）。在检测到该确认时，主器件便知道已建立与从器件的通信链路。

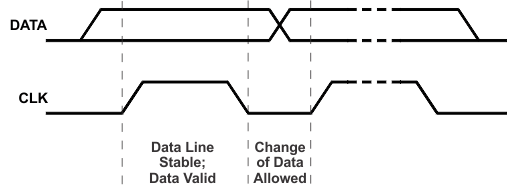

BQ25188 串行接口上的位传输图 7-5 串行接口上的位传输

主器件产生更多的 SCL 周期，以便向从器件发送数据（R/W 位为 1）或接收来自从器件的数据（R/W 位为 0）。在任一种情况下，接收器都需要确认发送器发送的数据。因此确认信号可由主器件或从器件产生，具体取决于哪一方是接收器。9 位有效数据序列包含 8 个数据位和 1 个确认位，可根据需要继续。为了用信号指示数据传输结束，主器件通过在 SCL 线处于高电平期间将 SDA 线从高电平拉低来产生停止条件（请参阅图 7-4）。此操作将释放总线并停止与寻址的从器件之间的通信链路。所有与 I2C 兼容的器件都必须识别停止条件。在收到停止条件后，所有器件都知道总线已释放，并等待启动条件，接着是匹配的地址。如果事务提前终止，主器件需要发送一个停止条件来防止从器件 I2C 逻辑保持在不正确的状态。尝试从本节中未列出的寄存器地址读取数据会导致读出 FFh。

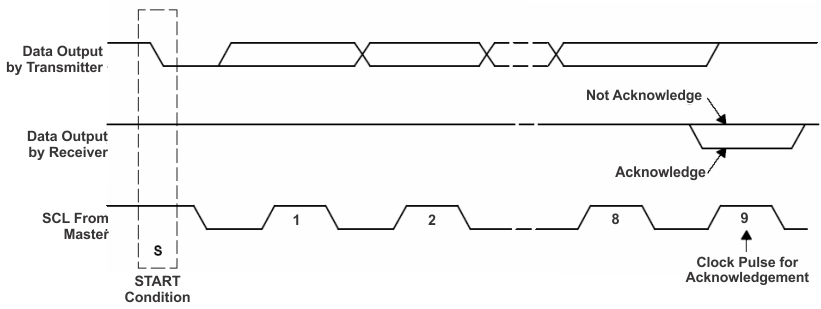

BQ25188 I2C 总线上的确认图 7-6 I2C 总线上的确认

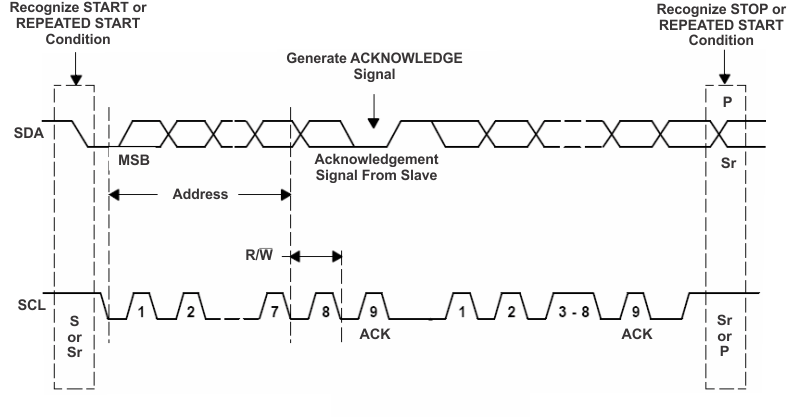

BQ25188 总线协议图 7-7 总线协议
