ZHCSEO6B DECEMBER   2012  – December 2015 TPS92560

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
    6. 6.6 Typical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
      1. 7.3.1 VCC Regulator
      2. 7.3.2 MOSFET Driver
      3. 7.3.3 ADJ Pin
        1. 7.3.3.1 Output OVP
      4. 7.3.4 AC1 and AC2 Pins
      5. 7.3.5 Detection of Power Source
      6. 7.3.6 Current Regulation
      7. 7.3.7 Switching Frequency (Boost Configuration)
      8. 7.3.8 Inductor Selection (Boost Configuration)
      9. 7.3.9 Input Surge Voltage Protection
    4. 7.4 Device Functional Modes
      1. 7.4.1 Thermal Shutdown
  8. 8 Application and Implementation
    1. 8.1 Application Information
    2. 8.2 Typical Applications
      1. 8.2.1 Boost Application Design Example
        1. 8.2.1.1 Design Requirements
        2. 8.2.1.2 Detailed Design Procedure
          1. 8.2.1.2.1 Calculate Values for the ADJ Resistors
          2. 8.2.1.2.2 Calculate the Sense Voltage and Sense Resistor Value
          3. 8.2.1.2.3 Calculate the Inductor Value
        3. 8.2.1.3 Application Curve
      2. 8.2.2 Boost Application Circuit With LED Current Regulation
        1. 8.2.2.1 Design Requirements
        2. 8.2.2.2 Application Curves
      3. 8.2.3 SEPIC Application Circuit With LED Current Regulation
        1. 8.2.3.1 Design Requirements
        2. 8.2.3.2 Application Curves
  9. 9 Power Supply Recommendations
  10. 10Layout
    1. 10.1 Layout Guidelines
    2. 10.2 Layout Example
  11. 11器件和文档支持
    1. 11.1 社区资源
    2. 11.2 商标
    3. 11.3 静电放电警告
    4. 11.4 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 通过控制峰值输入电流防止电子变压器出现过应力的情况
  • 支持升压或升压/降压操作
  • 与通用电子变压器兼容
  • 与磁性变压器和直流 (DC) 电源兼容
  • 集成式有源低侧输入整流器
  • 紧凑型简易电路
  • 效率 >85%（12VDC 输入）
  • 功率因数 > 0.9（满载，交流输入）
  • 滞后控制方案
  • 输出过压保护
  • 过热关断
  • 10 引脚耐热增强型超薄紧密排列小外形封装

2 应用

  • MR16/AR111 发光二极管 (LED) 灯
  • 采用电子变压器的照明系统
  • 需要升压/SEPIC LED 驱动器的通用照明系统

3 说明

TPS92560 是一款简易 LED 驱动器，设计为通过从电源获取恒定电流来驱动大功率 LED。该器件非常适合 MR16 和 AR111 应用，这类应用均要求与 DC 和交流 (AC) 电压以及电子变压器良好兼容。滞后控制方案无需控制环路补偿，同时拥有快速瞬态响应和高功率因数两大优势。凭借正在申请专利的反馈控制方法，可以根据使用的 LED 数在不更换组件的情况下确定输出功率。TPS92560 支持升压和 SEPIC 配置，适用于多种 LED 模块。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS92560 HVSSOP (10) 3.00mm x 3.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

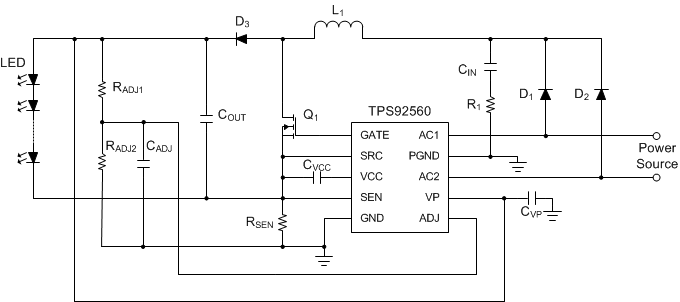

典型应用电路原理图

TPS92560 BOOST_APP.gif
