EVM 装配图和 PCB 布局

下图显示了 TPS548A20EVM-737 印刷电路板的设计(请参阅图 8-1图 8-2图 8-3图 8-4图 8-5图 8-6图 8-7图 8-8)。该 EVM 采用六层、2oz 铜电路板设计。

GUID-78890969-A2BD-4C56-B866-E1C0CFDD8FDE-low.gif图 8-1 TPS548A20EVM-587 顶层装配图
GUID-2CFAC718-59C7-43BC-BA6D-CB66453EC542-low.gif图 8-2 TPS548A20EVM-587 底层装配图

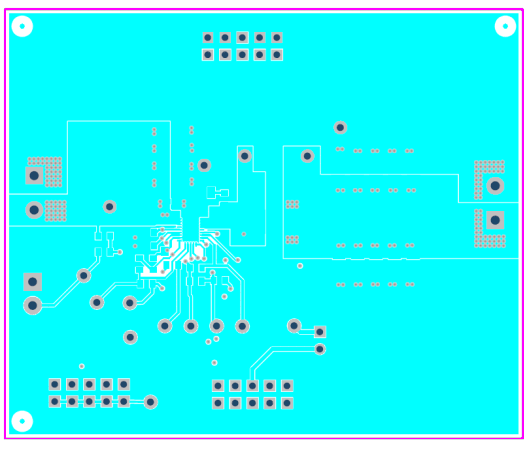

GUID-4AC43F28-0473-432D-A3DE-055F632AE75F-low.gif图 8-3 TPS548A20EVM-587 顶层(铜)
GUID-C39022BC-0140-486D-9C25-9F1EF6B69446-low.gif图 8-4 TPS548A20EVM-587 第 2 层(铜)
GUID-C95D02AF-D4FD-49C4-82AA-20BD57CC2CCB-low.gif图 8-5 TPS548A20EVM-587 第 3 层(铜)
GUID-7D3CDE21-4972-460F-AAAF-3FC4577495FE-low.gif图 8-6 TPS548A20EVM-587 第 4 层(铜)
GUID-3B6BF547-93E5-4673-95B9-61CEFE85793F-low.gif图 8-7 TPS548A20EVM-587 第 5 层(铜)
GUID-BB999A40-7477-4D11-A251-A61E518BB9ED-low.gif图 8-8 TPS548A20EVM-587 底层(铜)
