ZHCU917B November 2020 – June 2022 LP8764-Q1 , TPS6594-Q1
6.2.4 GPIO
GUI 提供了用于配置 PMIC GPIO 的界面。当 GPIO 配置为输入时，GUI 提供了一种额外的机制来通过关联的 AEVM 引脚来驱动 GPIO 以及通过页面右侧的“GPIO Status”（GPIO 状态）垂直选项卡来查看状态变化。
PMIC GPIO 可配置为输入或输出，或映射到 PMIC 的内部功能。在本示例中，PMIC 将 GPIO1 和 GPIO2 用于第二个 I2C 实例。“GPIO PIN STATUS”（GPIO 引脚状态）窗格可用于确认每个引脚在配置为 GPIO 时的功能和电平。当将 GPIO 方向设置为输入时会显示 CONFIGURE GPIO LEVEL（配置 GPIO 电平）框（请参阅图 6-7），用于对 AEVM 输出电平进行初始设置。请确保将硬件平台配置为支持预期的 GPIO 操作。
注：
在评估多 PMIC 解决方案时，AEVM 输出控制仅用于连接到 GUI 的 AEVM（通过 USB 端口连接到 PC）。
GPIO 引脚状态（请参阅图 6-7）指示 GPIO 的功能以及未配置为特殊功能的 GPIO 的当前状态（高电平或低电平）。颜色为灰色、红色和绿色。除了颜色之外，还在每个指示器的右侧提供了文字说明。

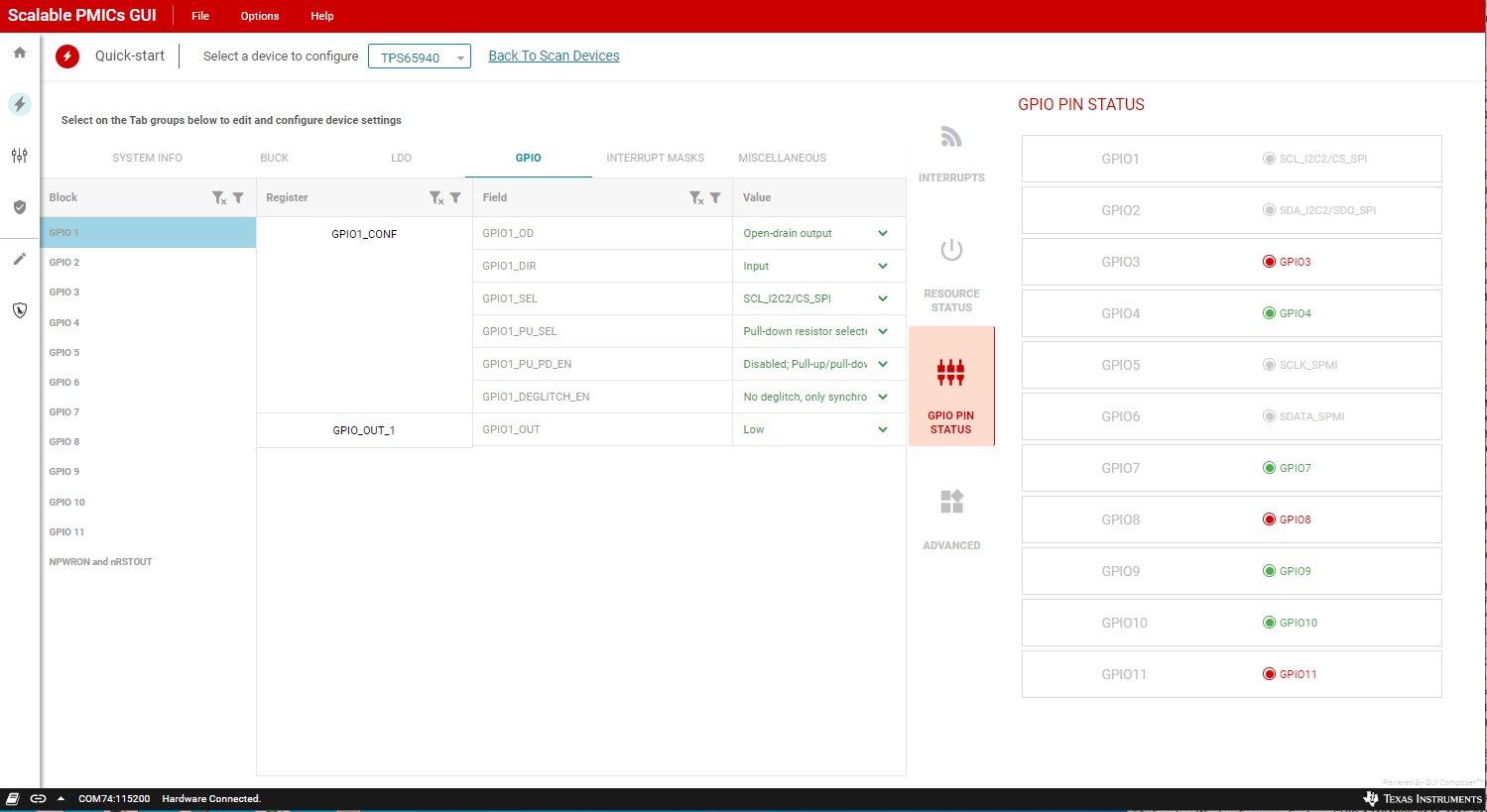

图 6-7 GPIO 配置
