ZHCU853A February   2020  – July 2020 LM76005 , LM76005-Q1



  1. 1LM76005QEVM 用户指南
    1.     商标
  2. 2设置
    1. 2.1 输入/输出 (I/O) 连接器说明
    2. 2.2 电压设置
    3. 2.3 运行情况
  3. 3原理图
  4. 4电路板布局
  5. 5物料清单
  6. 6应用曲线
  7. 7修订历史记录

2 设置

本节对 EVM 上的测试点和连接器进行了说明，并介绍了如何正确地连接、设置和使用 LM76005QEVM。有关 EVM 的顶视图以及不同测试点和连接器的相对位置，请参阅图 2-1。

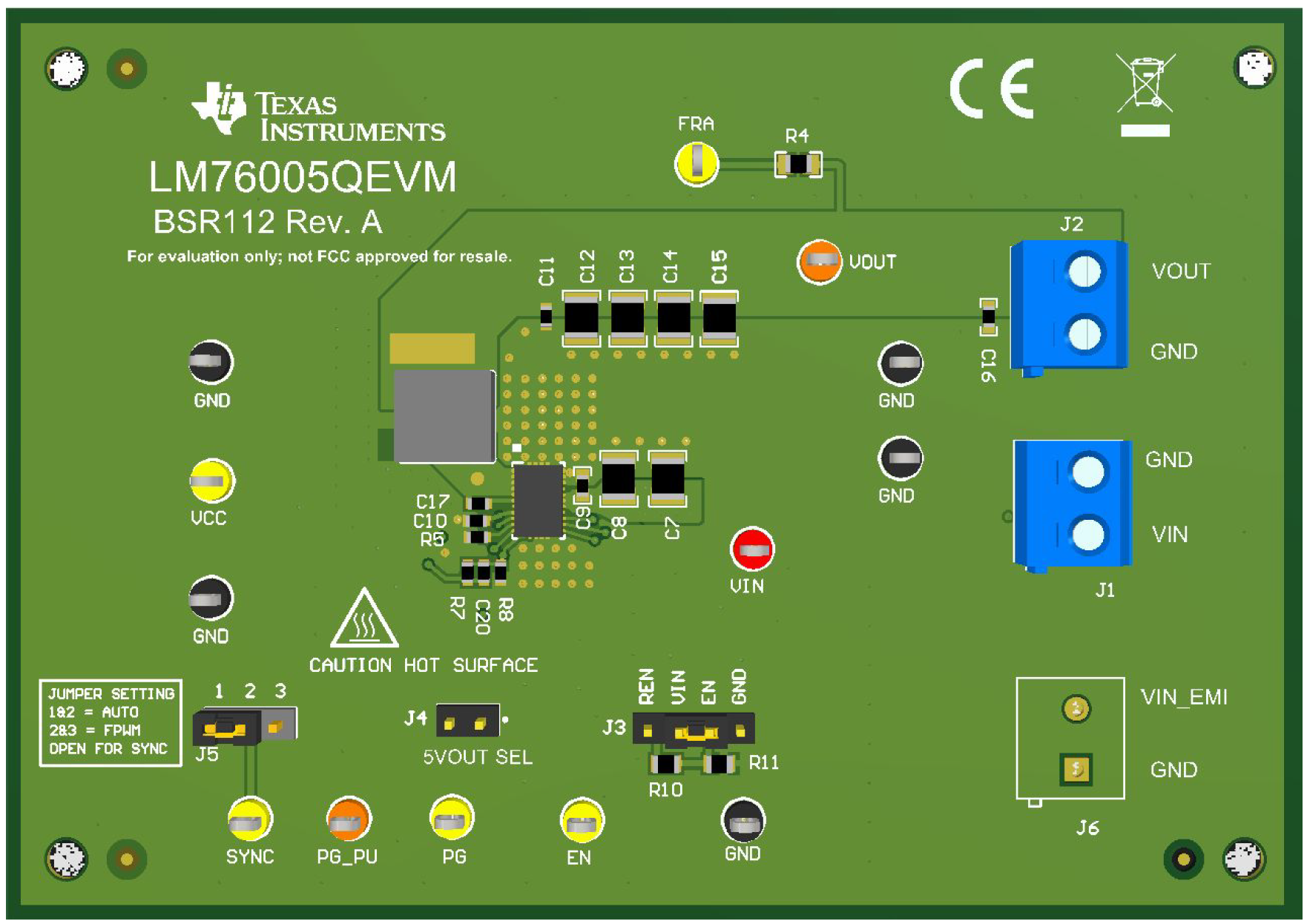

GUID-1D8F66F5-DE4B-4E7F-A37B-50D50E5848C4-low.png图 2-1 LM76005QEVM 的顶视图
