7.2 实验 1：采用开路电流和电压环路进行相位重叠检查

只有在确保所有波形都符合实验 0 的结果（如 PWM 波形中所示）后，继续执行实验 1。

执行实验 1 时，先将 controlCARD 放置在电源转换器的基板中。按照节 6.3.1.1.3中所述的步骤执行本实验练习。第 1 组和第 2 组中提供了两组波形。黄色、红色、蓝色、粉色、绿色波形分别显示的是 Q4 栅极到源极电压、Q3 漏极到源极电压、Q4 漏极到源极电压、变压器初级侧电压和变压器初级电流。

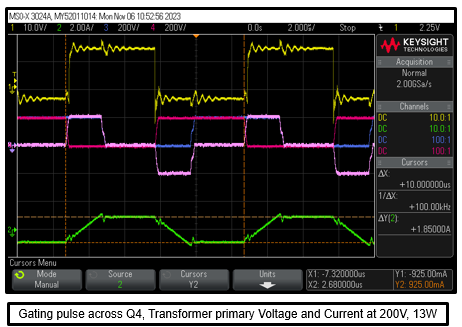

TIDM-02009 在 200V、13W 下测试图 7-2 在 200V、13W 下测试
TIDM-02009 在 400V、120W 下测试图 7-3 在 400V、120W 下测试
