6.1.1 打开 Code Composer Studio 工程

Digital_Power_SDK_AM263x_tirex 内提供了该设计的软件。使用以下步骤打开工程：

  1. 如有必要，请按照 AM263x MCU+ SDK 入门指南中的说明安装 Code Composer Studio™ (CCS) 版本 12.5 或更高版本。
  2. 支持的最低 SysConfig 版本为 3.2.0 或更高版本。
  3. 本演示支持的最低 DIGITAL_POWER_SDK 版本为 digital_power_sdk_am263x_09_01_00_01。
    • 如果演示不支持最新的 DIGITAL_POWER_SDK，请在 E2E™ 论坛上报告。
  4. 如有必要，每个软件包的安装步骤将作为 SDK 和工具设置的一部分提供。
  5. 从 DIGITAL_POWER_SDK_AM263x 下载页面下载最新的数字电源 SDK。将 SDK 安装到本地 PC 上。
  6. 打开 CCS 并创建一个新的工作区。
  7. 在 CCS 中，转到 Project → Import CCS Project。导航至固件的位置，并导入 .\digital_power_sdk_am263x_09_01_00_01\examples\tidm-02009-dcdc\am263x-cc\r5fss0-0_nortos\ti-arm-clang\example.projectspec。
  8. 要使用 CCS 启动工程，请将 EVM 设置为 DevBOOT 模式。按照入门指南的“EVM 设置”部分中所述的步骤设置 EVM。

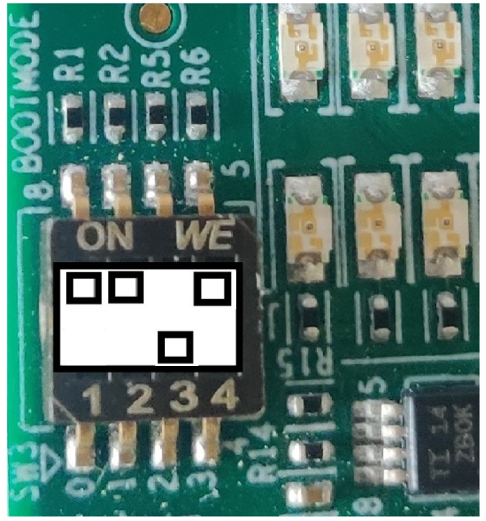

    TIDM-02009 DevBoot 模式图 6-1 DevBoot 模式
  9. 要将代码加载到 EVM 中并运行这些代码，请按照入门指南 中加载和运行示例 部分所述的步骤操作。
