6.3.1.1.3.4 运行实验 1 的代码
  1. 通过使用 <F8> 键或使用工具栏中的 Run 按钮来运行代码。
  2. 确保控制台中显示 IO Expander found 消息，如控制台消息中所示。
  3. 按照 AM263x 实时调试指南的启动实时调试 中所述，启用对表达式窗口的实时监控。
  4. 在 PSFB 系统的直流输出上施加一个适当的电阻负载。建议开始时使用电流消耗约为 3A 至 6A（输出为 12V）的负载。
  5. 将 PSFB_enable 设置为 1。这将启用 PWM 输出。表达式窗口类似于表达式窗口所示。
  6. 在 J1，J2 上为输入提供 300V DC 电源。观察表达式窗口中的 PSFB_Phase_Shift_Val 参数，其在开始时值为 50（值为 500 表示 100% 相位重叠）。更新该值为 200。输出约为 6.8V（5A 恒流负载）。
  7. 将输入电源从 300V 增加到 400V。将恒流负载增加到 12A。以 25 为增量步长缓慢将 PSFB_Phase_Shift_Val 增加到 300。仔细观察输出电压 (PSFB_guiLVbus_Volts)，该电压应该逐渐增加到 12V。此值不应超过电路板的承受能力。诸如 PWM 栅极驱动信号、输入电压和电流以及输出电压等的不同波形也可使用一个示波器进行探测。在探测这些用于隔离式直流/直流转换器的高压和高电流时应该采取适当的安全防护措施并考虑合适的接地要求。
  8. 在实时模式下，完全停止 MCU 需要执行两个步骤。关闭 400V 直流输入，等待几秒钟。首先，通过工具栏上的 STOP 按钮停止处理器。然后，关闭 MCU 的电源。
TIDM-02009 控制台消息图 6-7 控制台消息

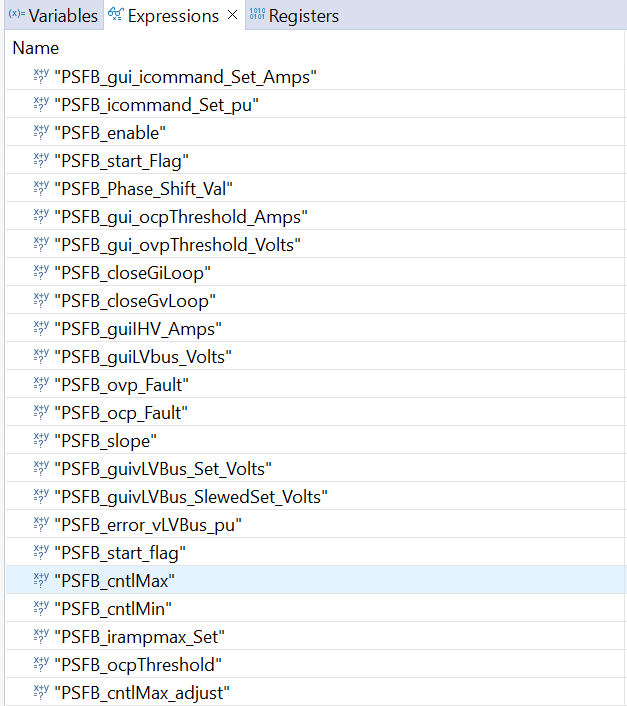

TIDM-02009 表达式窗口图 6-8 表达式窗口
