2.4.1 传感器物理尺寸

电感式触控功能基于传感器与金属表面相互作用的磁场。因此，磁场必须能够到达金属表面。磁场“大小”取决于电感器的尺寸，电感器尺寸越大，产生的磁场就越大。

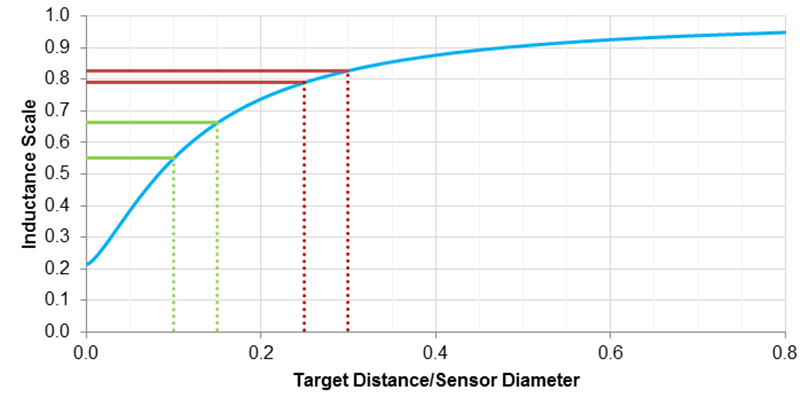

GUID-5B99AA9D-7860-4F26-B2C7-451CF5086513-low.png图 2-4 电感变化与目标距离之间的关系

对于圆形电感器，电感器的尺寸就是直径。对于非圆形电感器，传感器直径实际上是最小轴尺寸。

GUID-9FDDD319-17FE-4ABF-AE9E-BA24E95093EE-low.png图 2-5 圆形和跑道式传感器线圈的传感器直径
