5 均流

当两个器件在双相的可堆叠应用中运行时，均流环路会保持器件之间的电流平衡。两个器件通过 VSHARE 引脚共享相同的内部控制电压。首先通过连接每个器件的 ISHARE 引脚在均流模块中比较每个相位中的检测电流，然后将误差电流添加到内部环路中。通过连接主从转换器的 SYNC 引脚能够共享开关频率信息。生成的电压与 PWM 斜坡进行比较，从而产生直流/直流转换所需的 PWM 脉冲。图 5-1 所示为采用可堆叠配置的 TPS543C20A，它能够在 180 度异相运行条件下进行高达 80A 的均流。可堆叠配置不仅支持更大的电流，而且还能够降低异相运行时的输入纹波，并提高整体系统的热性能，因为产生的热量会散布在更大的电路板面积上。如果需要集成式 MOSFET 直流/直流转换器提供更大的电流，最多可将四个 TPS546D24A 器件堆叠起来支持高达 160A 的电流。更多相关信息，请参阅参考设计 PMP21814。

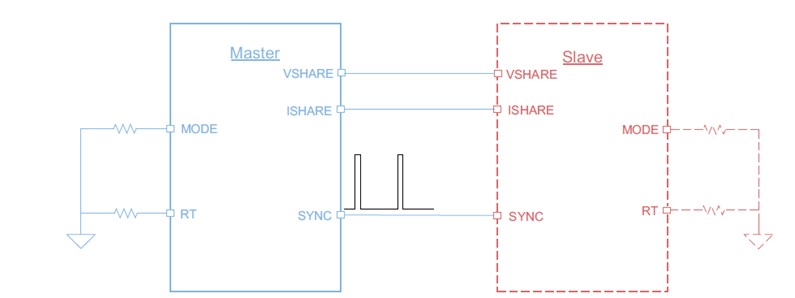

图 5-1 采用可堆叠配置的 TPS543C20A 支持高达 80A 的电流
