3.2 查找最小运算放大器带宽和 RC 滤波器范围

图 3-1 显示了本示例中模拟工程师计算器的输入和输出。由此，我们获得以下关键值：

  • Cs = 240pF（如果需要，范围为 120pF 至 360pF）
  • Rs 范围 = 17Ω 至 138Ω
  • 运算放大器最小带宽 = 37MHz
  • 稳定误差目标 (1/2LSB) = 366µV

请注意，结合运算放大器选择步骤，我们发现通过将 S+H 持续时间从 ADC 最小值 75ns 略微放宽至 100ns，可将所需的运算放大器带宽从 50MHz 降低至 37MHz。这使得运算放大器选择能够更好地满足工程限制 (OPA2350)，同时仍然满足应用的采样延迟要求。

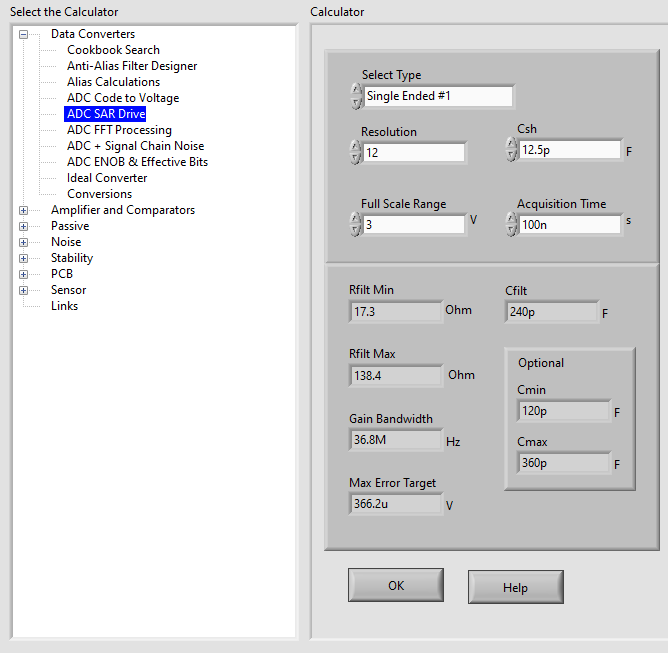

GUID-A21C291B-3095-4E15-893C-8AF41241F4C5-low.png图 3-1 F280049 模拟工程师计算器输出示例
