4 DLP 显示系统

显示系统从视频输入信号开始，最终生成令人震撼的投影图像。显示系统需要三个主要组件才能运行：DMD、DLP 显示控制芯片和电源管理集成电路 (PMIC)。图 4-1 所示为 LED DLP 显示系统的典型方框图。您还可以点击此处观看视频，该视频详细介绍了 DLP 显示系统的方框图。

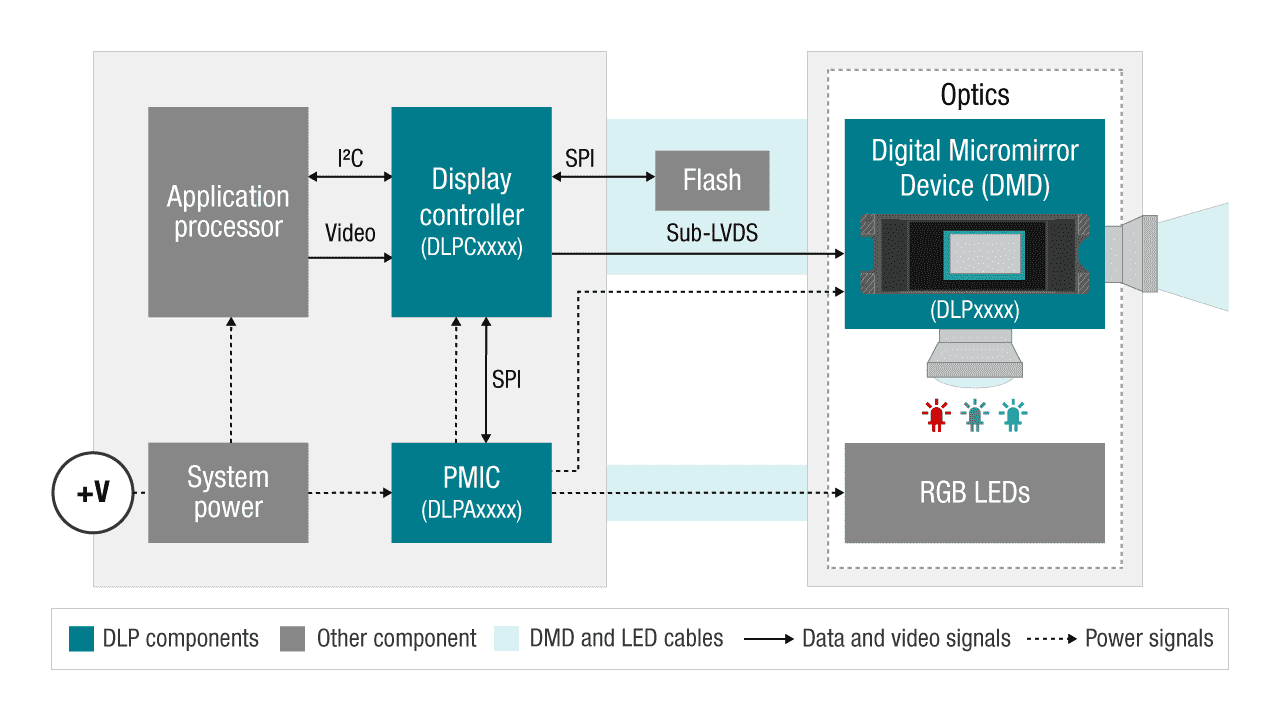

典型 DLP 显示方框图图 4-1 典型 DLP 显示方框图

显示系统需要两个主要的连接元素：电源和数据。必须为 DLP PMIC 提供电源。必须为 DLP 显示控制芯片提供数字视频数据（包括 24 位 RGB、DSI 或 Vx1）。媒体处理器用来接受外部源（如 HDMI）并处理流式传输的在线内容，它会将数字视频数据向外发送到 DLP 显示控制芯片。或者，可是使用智能手机或平板电脑等产品的应用处理器将数字视频数据发送到 DLP 显示控制芯片。
