3 说明

TPS3851-Q1 器件结合了精密电压监控器和可编程看门狗计时器。TPS3851-Q1 比较器在 VDD 引脚上可针对欠压 (VITN) 阈值实现 0.8% 的精度（–40°C 至 +125°C）。TPS3851-Q1 还包含与欠压阈值相关的高精度迟滞，因此成为小容差系统的理想之选。该监控器的 RESET 延迟具备 15% 精度、高精密延迟时间。

TPS3851-Q1 包含可编程窗口看门狗计时器，广泛适用于各种应用。专用看门狗输出 (WDO) 有助于提高分辨率，从而帮助确定出现故障情况的根本原因。看门狗超时可通过外部电容编程，也可以采用工厂编程的默认延迟设置。可通过逻辑引脚禁用看门狗，避免在开发过程中出现意外的看门狗超时。

TPS3851-Q1 采用小型
3.00mm × 3.00mm、8 引脚 VSON 封装。TPS3851-Q1 具有可湿性侧面，可轻松进行光学检查。

器件信息
器件型号 封装 (1) 封装尺寸（标称值）
TPS3851-Q1 VSON (8) 3.00mm × 3.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

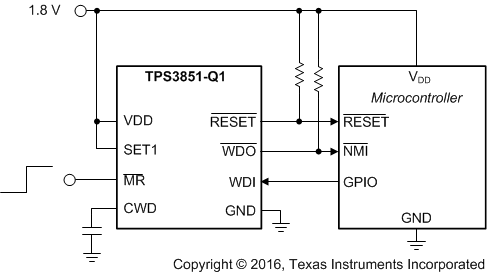

GUID-63872E5B-D881-4120-8E73-31BC20542952-low.gif全集成微控制器监控电路

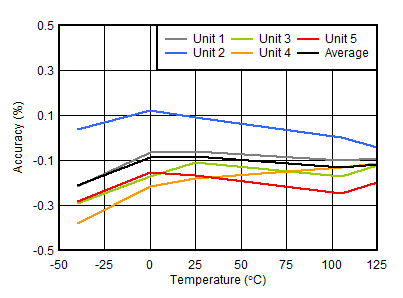

GUID-ED4C60BF-C495-4529-8C14-3418428F53DD-low.gif欠压阈值 (VITN) 精度与温度间的关系
