ZHCSOU4A november 2022 – march 2023 TMUX6201 , TMUX6202
PRODUCTION DATA
10.4.1 布局指南

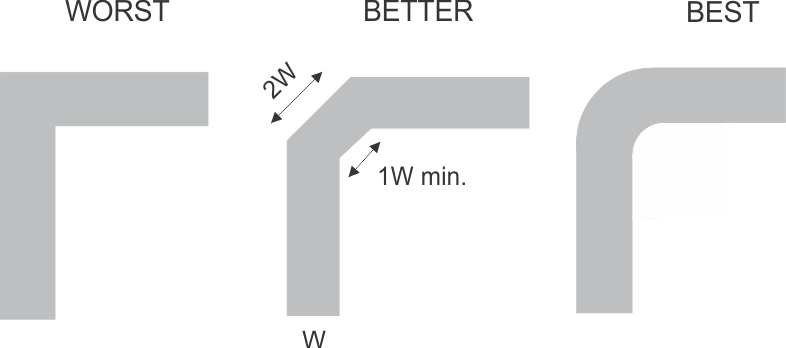

当 PCB 布线以 90° 角拐角时，会发生反射。反射的主要原因是布线宽度发生了变化。在拐角的顶点，布线宽度增加到原来宽度的 1.414 倍。这种增加会影响传输线路特性，尤其是导致反射的布线的分布式电容和自感特性。并非所有 PCB 布线都是直线，因此某些布线必须拐角。图 10-3 展示了渐入佳境的圆角技术。只有最后一个示例（理想）保持恒定的布线宽度并能够更大限度地减少反射。
图 10-3 布线示例使用较少的过孔和拐角路由高速信号可减少信号反射和阻抗变化。当必须使用导孔时，增加其周边的间隙尺寸以降低其电容。每一导孔均引入了信号传输线路的非连续性，并增加了来自其他电路板层干扰信号的几率。设计测试点时要小心，不建议在高频下使用穿孔引脚。
图 10-4 展示了 TMUX620x 的 PCB 布局示例。一些关键的考虑因素如下：
- 为了可靠运行，在 VDD/VSS 和 GND 之间连接一个 0.1µF 至 10µF 的去耦电容器。我们建议使用 0.1µF 和 1µF 电容器，将值最低的电容器尽可能靠近引脚放置。确保电容器额定电压足以满足电源电压要求。
- 尽可能缩短输入线路。
- 使用实心接地平面有助于降低电磁干扰 (EMI) 噪声拾取。
- 敏感的模拟迹线不能与数字布线平行。尽可能避免数字引线与模拟引线交叉，仅在必要时以垂直交叉方式布线。
- 并行使用多个过孔可降低总电感值并且有利于与接地层相连。
