10.2.2.2.4 软启动和死区时间

为了减轻启动时开关晶体管上的应力，必须降低输出滤波电容器充电时出现的启动浪涌。由于可以进行死区时间控制，软启动电路的实现相对简单（请参阅图 10-5）。

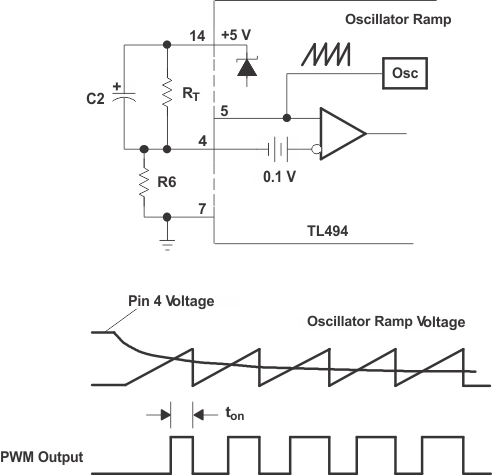

GUID-8C043356-13E0-4DE3-B7A5-FAEB6295CAB1-low.gif图 10-5 软启动电路

软启动电路通过将负斜率波形施加到死区时间控制输入端（引脚 4），可让输出端的脉宽缓慢增加（请参阅图 10-5）。

最初，电容器 C2 强制死区时间控制输入跟随 5V 稳压器，从而禁用输出（100% 死区时间）。随着电容器通过 R6 进行充电，输出脉宽会缓慢增加，直到控制环路接受指令为止。当 R6 和 R7 的电阻比为 1:10 时，启动后引脚 4 的电压为 0.1 × 5V，即 0.5V。

软启动时间通常在 25 到 100 个时钟周期的范围内。如果选择 20kHz 开关速率下的 50 个时钟周期，则软启动时间为：

Equation12. GUID-E611C56A-ACD4-4F3C-A19D-8F5264CE7FD2-low.gif

然后，通过以下公式计算电容器的容值：

Equation13. GUID-3EC2ECA6-1E55-4566-8894-2BCAB1E62687-low.gif

这有助于消除控制电路在通电时可能产生的任何错误信号。
