3 说明

PCA9306 器件是一款采用使能 (EN) 输入的双路双向 I2C 和 SMBus 电压电平转换器，可在 1.2V 至 3.3V REF1 和 1.8V 至 5.5V REF2 的范围内工作。

PCA9306 器件可以在 1.2V 到 5V 之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻 (RON)，可以在最短传播延迟情况下建立连接。当 EN 为高电平时，转换器开关打开，并且 SCL1 和 SDA1 I/O 被分别连接至 SCL2 和 SDA2 I/O，从而实现端口间的双向数据流。当 EN 为低电平时，转换器开关关闭，在端口之间存在一个高阻态。

除了电压转换，PCA9306 器件还可用于将 400kHz 的总线与 100kHz 的总线隔离，方法是在快速模式通信过程中控制 EN 引脚以断开较慢总线的连接。

封装信息
器件型号封装(1)封装尺寸(2)
PCA9306SSOP (8)2.95mm x 4mm
VSSOP (8)2.3mm x 3.1mm
X2SON (8)1.4mm x 1mm
DSBGA (8)1.98mm x 0.98mm
(1) 如需了解所有可用封装，请见数据表末尾的可订购产品附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

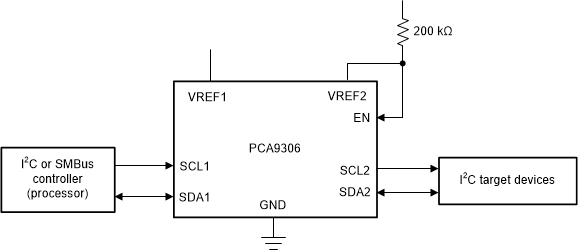

GUID-BEDD6D5E-A38C-4CCA-A69C-74266B689213-low.gif简化版应用示意图
