6.7 典型特性

LMV722-Q1 D001_SLOS969.gif
Figure 1. 电源电流与电源电压间的关系
LMV722-Q1 D003_SLOS969.gif

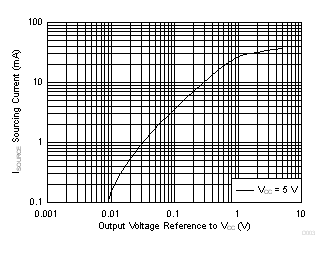

Figure 3. 拉电流与输出电压间的关系
LMV722-Q1 D005_SLOS969.gif
Figure 5. 灌电流与输出电压间的关系

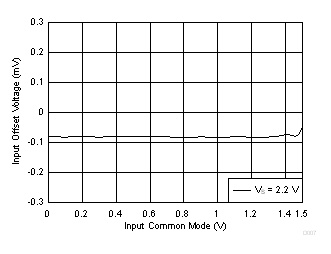

LMV722-Q1 D007_SLOS969.gif
Figure 7. 输入失调电压与输入共模电压间的关系
LMV722-Q1 D009_SLOS969.gif

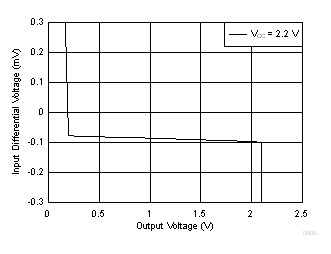

Figure 9. 输入电压与输出电压间的关系
LMV722-Q1 D011_SLOS969.gif

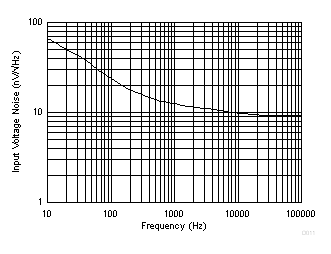

Figure 11. 输入电压噪声与频率间的关系
LMV722-Q1 D013_SLOS969.gif

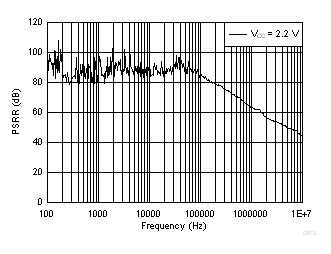

Figure 13. PSRR 与频率间的关系
LMV722-Q1 D015_SLOS969.gif
VCC = 2.2V

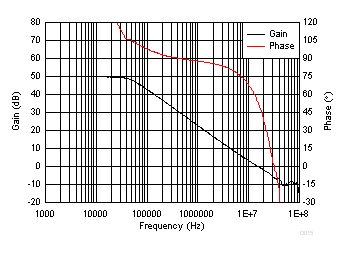

Figure 15. 增益和相位与频率间的关系
LMV722-Q1 D017_SLOS969.gif

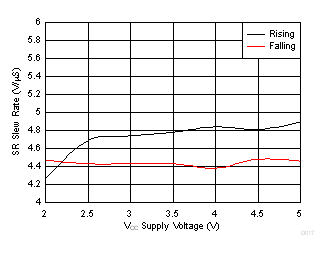

Figure 17. 压摆率与电源电压间的关系
LMV722-Q1 D019_SLOS969.gif

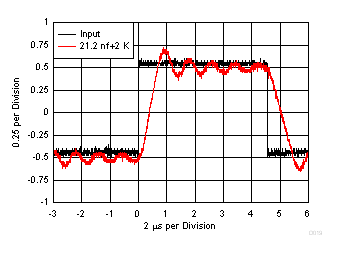

VCC = 5V，RL = 2kΩ，CL = 21.2nF，RO = 0Ω
Figure 19. 脉冲响应
LMV722-Q1 D021_SLOS969.gif
VCC = 5V，RL = 2kΩ，CL = 21.2nF，RO = 9.5Ω
Figure 21. 脉冲响应
LMV722-Q1 D023_SLOS969.gif
VCC = 2.2V，RL = 10kΩ，CL = 2.12nF，RO = 0Ω
Figure 23. 脉冲响应
LMV722-Q1 D025_SLOS969.gif

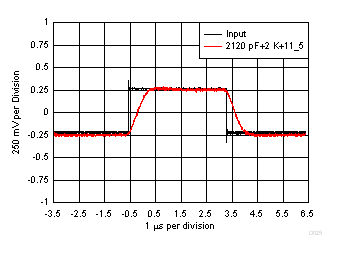

VCC = 2.2V，RL = 10kΩ，CL = 2.12nF，RO = 11.5Ω
Figure 25. 脉冲响应
LMV722-Q1 D002_SLOS969.gif

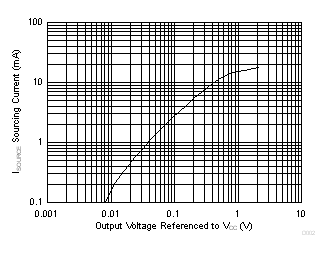

Figure 2. 拉电流与输出电压间的关系
LMV722-Q1 D004_SLOS969.gif
VCC = 2.2V

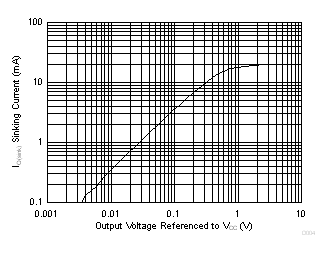

Figure 4. 灌电流与输出电压间的关系
LMV722-Q1 D006_SLOS969.gif

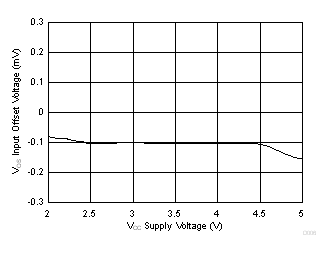

Figure 6. VIO 与电源电压间的关系
LMV722-Q1 D008_SLOS969.gif

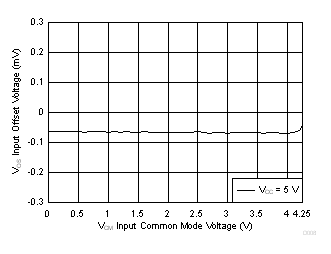

Figure 8. 输入失调电压与输入共模电压间的关系
LMV722-Q1 D010_SLOS969.gif
Figure 10. 输入电压与输出电压间的关系
LMV722-Q1 D012_SLOS969.gif

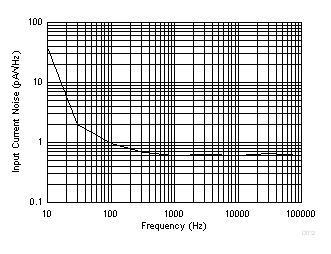

Figure 12. 输入电流噪声与频率间的关系
LMV722-Q1 D014_SLOS969.gif
VCC = 5V
Figure 14. PSRR 与频率间的关系
LMV722-Q1 D016_SLOS969.gif
VCC = 5V

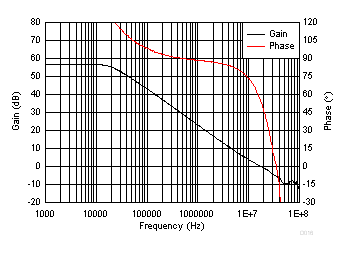

Figure 16. 增益和相位与频率间的关系
LMV722-Q1 D018_SLOS969.gif
VCC = 2.2V
Figure 18. THD 与频率间的关系
LMV722-Q1 D020_SLOS969.gif

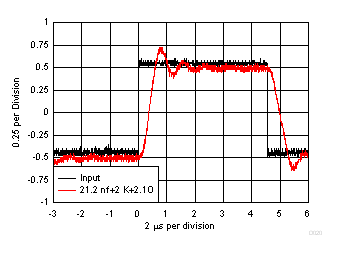

VCC = 5V，RL = 2kΩ，CL = 21.2nF，RO = 2.1Ω
Figure 20. 脉冲响应
LMV722-Q1 D022_SLOS969.gif
VCC = 5V，RL = 10kΩ，CL = 21.2nF，RO = 0Ω
Figure 22. 脉冲响应
LMV722-Q1 D024_SLOS969.gif

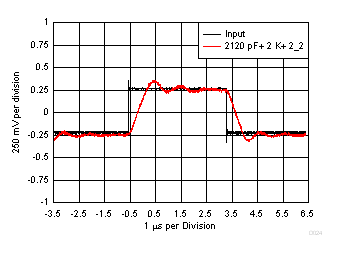

VCC = 2.2V，RL = 10kΩ，CL = 2.12nF，RO = 2.2Ω
Figure 24. 脉冲响应
