3 说明

ISO1050 是一款电镀隔离的 CAN 转发器，此转发器符合或者优于 ISO11898-2 标准的技术规范。该器件的逻辑输入和输出缓冲器由二氧化硅 (SiO2) 绝缘栅进行分隔；此绝缘栅可为 ISO1050DW 提供高达 5000VRMS 的电隔离，为 ISO1050DUB 提供高达 2500VRMS 的电隔离。与隔离式电源一起使用，此器件可防止数据总线或者其它电路上的噪音电流进入本地接地并干扰和损坏敏感电路。

作为一个 CAN 转发器，此器件为总线和信令速度高达 1 兆比特每秒 (Mbps) 的 CAN 控制器分别提供差分发射能力和差分接收能力。该器件尤其适合工作在恶劣环境下，其具有串线、过压和接地损耗保护（–27V 至 40V）以及过热关断功能，共模电压范围为 –12V 至 12V。

ISO1050 的额定工作环境温度范围为 –55°C 至 105°C。

器件信息(1)
器件型号封装封装尺寸 ((2))
ISO1050SOP (8)9.5mm × 10.4mm
SOIC (16)10.3mm × 10.3mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

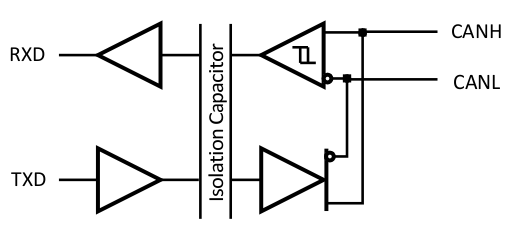

GUID-75167724-452C-4615-B065-2B8B62FEB375-low.gif简化版原理图
