8.3.3.1 TXD 显性超时 (DTO)

TXD DTO 电路可防止本地节点在发生硬件或软件故障（TXD 保持显性状态的时间超过超时周期 tTXD_DTO）时阻塞网络通信。TXD DTO 电路计时器从 TXD 上的下降沿开始计时。如果在超时周期到期前未出现上升沿，TXD DTO 电路会禁用 CAN 总线驱动器。这样可释放总线，供网络上的其他节点进行通信。CAN 驱动器在 TXD 引脚上出现隐性信号时重新激活，从而清除 TXD DTO 状态。接收器和 RXD 引脚仍反映 CAN 总线状态，总线引脚会在 TXD 显性超时期间偏置为隐性电平。

注：

TXD DTO 电路所允许的最短显性 TXD 时间限制了器件的最低数据发送速率。CAN 协议允许（TXD 上）在最差情况下最多可有 11 个连续显性位，其中 5 个连续显性位后面紧接一个错误帧。该条件与 tTXD_DTO 最小值一同限制了最低数据速率。最小发送数据速率的计算公式为：Minimum Data Rate = 11 / tTXD_DTO

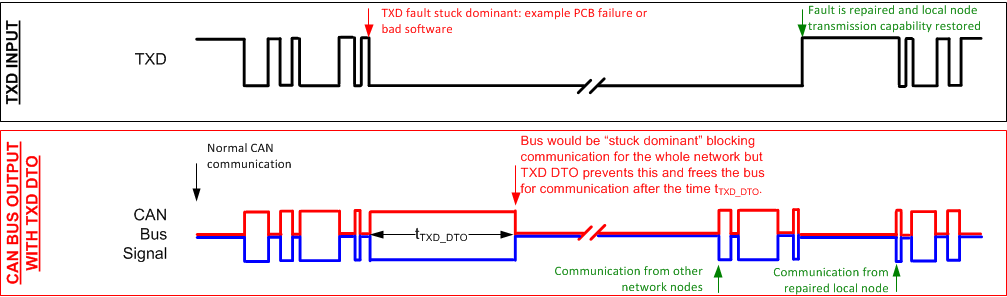

GUID-83D546BD-ACC0-4F12-98EF-86E7E3529672-low.gif图 8-3 TXD DTO 时的器件时序图示例
