5 引脚配置和功能

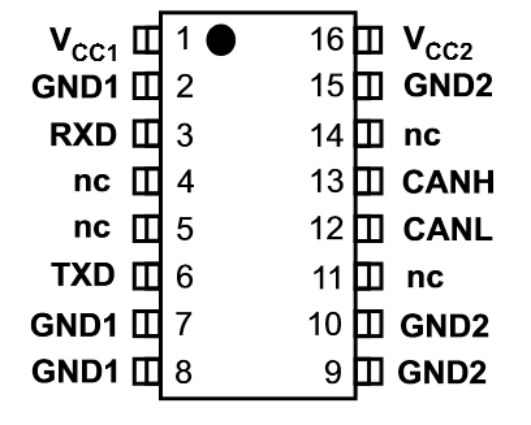

GUID-6C31E4D7-9AA7-4974-8200-2561BC66C1B0-low.gif图 5-1 16 引脚DW 封装顶视图

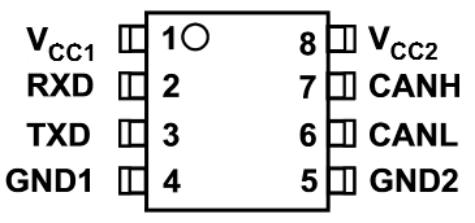

GUID-E2D3F497-5AE5-42A7-AA58-850B5E99EC9D-low.gif图 5-2 8 引脚DUB 封装顶视图
表 5-1 引脚功能
引脚 类型 说明
名称 DW DUB
VCC1 1 1 电源 数字侧电源电压（3V 至 5.5V）
GND1 2 — 接地 数字侧接地
RXD 3 2 O CAN 接收数据输出（显性总线状态下为低电平；隐性总线状态下为高电平）
NC 4 — NC 无连接
NC 5 — NC 无连接
TXD 6 3 I CAN 发送数据输入（显性总线状态下为低电平；隐性总线状态下为高电平）
电压 7 4 接地 数字侧接地
GND1 8 — 接地 数字侧接地
GND2 9 5 接地 收发器侧接地
GND2 10 — 接地 收发器侧接地
NC 11 — NC 无连接
CANL 12 6 I/O 低电平 CAN 总线
CANH 13 7 I/O 高电平 CAN 总线
NC 14 — NC 无连接
GND2 15 — 接地 收发器侧接地
VCC2 16 8 电源 收发器侧电源电压 (5V)
