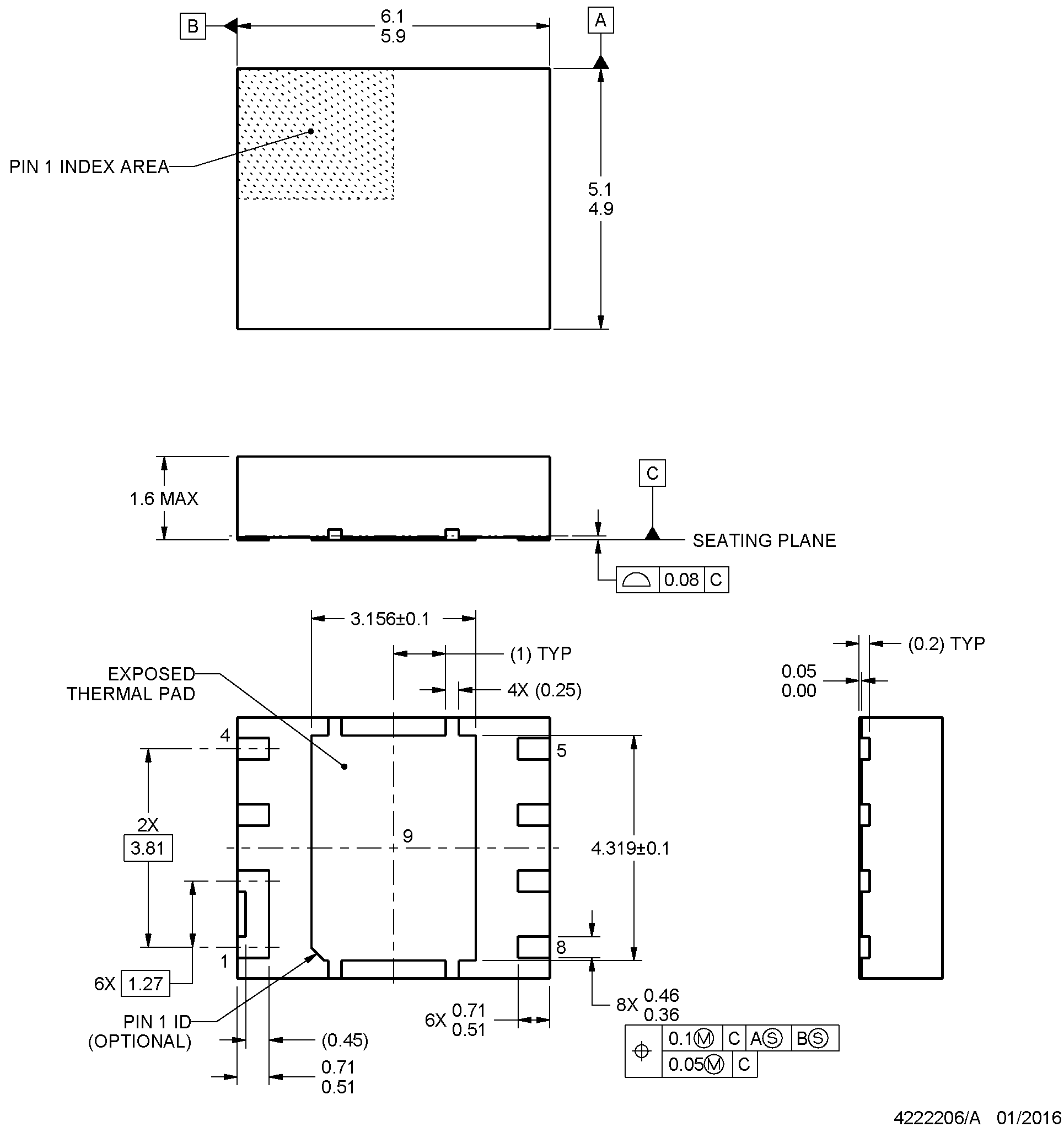

9.1 Q5D 封装尺寸

CSD86360Q5D Mech.png
  1. 所有线性尺寸的单位均为毫米。括号中的任何尺寸仅供参考。尺寸和公差值符合 ASME Y14.5M 标准。
  2. 本图如有变更，恕不另行通知。
  3. 必须在印刷电路板上焊接封装散热焊盘，以获得良好的散热和机械性能。
DIM 毫米 英寸
最小值 最大值 最小值 最大值
a 1.40 1.5 0.055 0.059
b 0.360 0.460 0.014 0.018
c 0.150 0.250 0.006 0.010
c1 0.150 0.250 0.006 0.010
d 1.630 1.730 0.064 0.068
d1 0.280 0.380 0.011 0.015
d2 0.200 0.300 0.008 0.012
d3 0.291 0.391 0.012 0.015
D1 4.900 5.100 0.193 0.201
D2 4.269 4.369 0.168 0.172
E 4.900 5.100 0.193 0.201
E1 5.900 6.100 0.232 0.240
E2 3.106 3.206 0.122 0.126
e 1.27 典型值 0.050
f 0.396 0.496 0.016 0.020
L 0.510 0.710 0.020 0.028
θ 0.00 — — —
K 0.812 0.032
