1 特性

  • 3V 至 5.5V 宽 VCC 范围
  • 40V 最大额定输出
  • 12 路功率双扩散金属氧化物半导体 (DMOS) 晶体管输出：
    50mA 持续电流 (VCC = 5V) 或者
    200mA 脉宽调制 (PWM) 电流（单脉冲持续时间短于 1ms 且平均电流低于 50mAr）
  • 热关断保护
  • 针对多级的增强型级联
  • 所有寄存器由单一输入清零
  • 低功耗
  • 缓慢开关时间（t 和 tf），非常有助于减少电磁干扰 (EMI)
  • 20 引脚薄型小外形尺寸 (TSSOP)-PW 封装

2 应用

  • 电器显示面板
  • 电梯显示面板
  • PLC 功能指示器
  • 七段显示器

3 说明

TLC6C5912 是一款单片、中等电压、低电流功率 12 位移位寄存器，专为负载功率要求相对适中的系统（例如 LED）而设计。

此器件包含一个 12 位串入、并出移位寄存器，此寄存器为一个 12 位 D 类存储寄存器提供数据。移位和存储寄存器之间的数据传输分别在移位寄存器时钟 (SRCK) 和寄存器时钟 (RCK) 的上升边沿上发生。当移位寄存器清零(CLR) 为高电平时，存储寄存器将数据传输到输出缓冲器 。一个CLR上的低电平将器件中的所有寄存器清零。将输出使能 (G) 保持为高电平将把输出缓冲器中的所有数据保存为低电平，并且所有漏极输出关闭。保持G为低电平将使得来自存储寄存器中的数据对于输出缓冲器不可见。

该器件包含一个 12 位串入并出移位寄存器。该寄存器为一个 12 位 D 类存储寄存器提供数据。移位寄存器和存储寄存器各自具备独立时钟。

输出为低侧、漏极开路 DMOS 晶体管输出：额定输出为 40V 及 50mA 持续灌电流或者 200mA PWM 电流（VCC = 5V 时，单脉冲持续时间短于 1ms 且平均电流低于 50mA）。该器件内置热关断保护，在人体模型和 200V 机器模型测试中可提供高达 2000V 的静电放电 (ESD) 保护。

TLC6C5912 的额定工作环境温度范围为 -40°C 至 105°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TLC6C5912 薄型小外形尺寸封装 (TSSOP) (20) 6.50mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

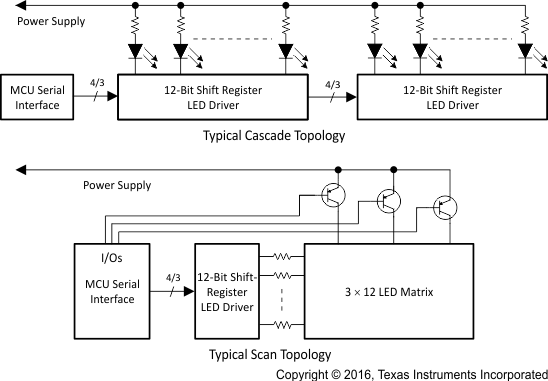

典型应用电路原理图

TLC6C5912 front-pg_SLIS180.gif
