5 运行仿真和输出

创建或导入设计后，用户现在可以通过选择 2D 切片窗口底部的红色“Simulate”按钮来仿真设计，如图 5-1 所示。

用户启动仿真后，2D 切片窗口将显示光源在传感器上方作弧形运动的动画。光源扫描范围为 -90 度到 +90 度，系统也会在后台中记录每个入射角照射到传感器区域的光量。仿真完成后，角度响应图将显示在仿真窗口的右侧，如图 5-2 所示。

在图表窗口的右上角，用户可以展开图表，如图 5-3 和图 5-4 所示。

生成的图表是交互式的，这意味着您可以将鼠标悬停在不同的角度上并查看传感器响应，如图 5-5 所示。

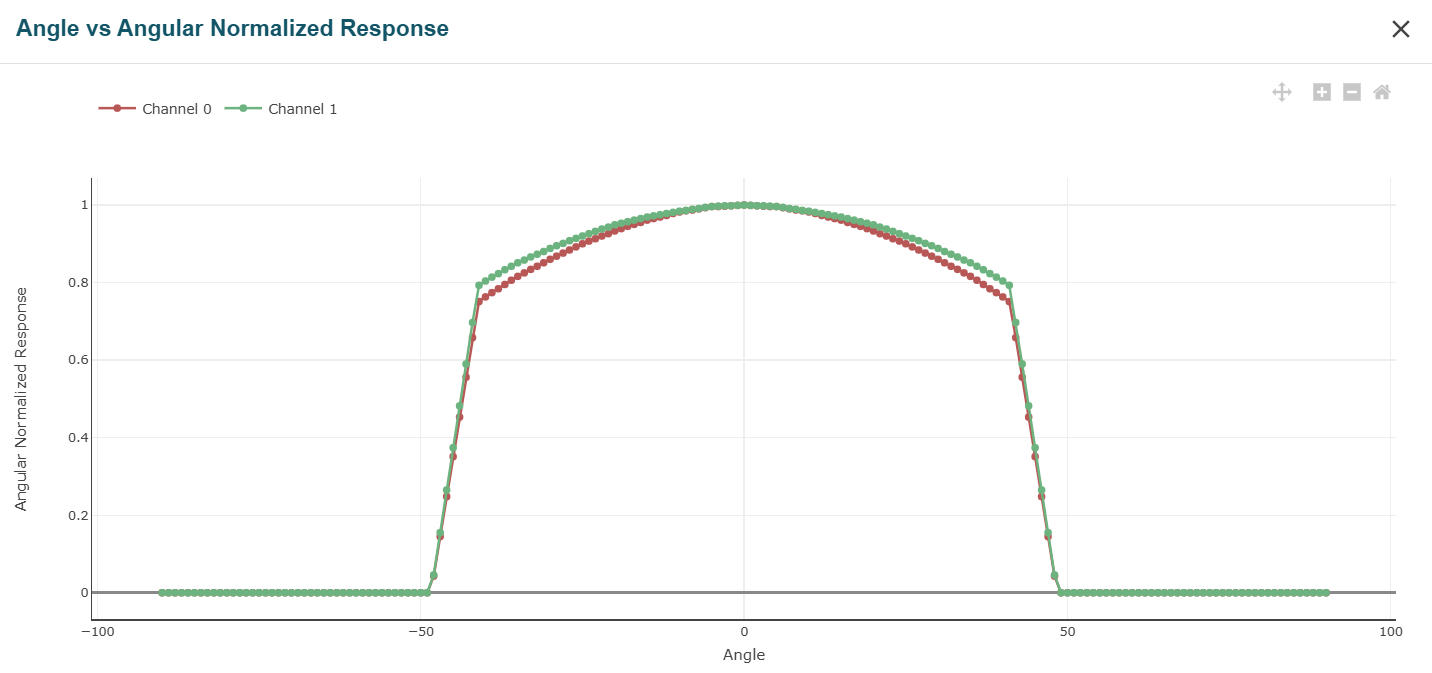

对于 OPT4048（XYZ 传感器）和 OPT4003（ALS + 红外传感器）等多通道传感器，图中包含所有通道的角度响应。图 5-6 和图 5-7 分别显示了 4 通道和 2 通道传感器的角度响应。

为了进行进一步分析，用户可以通过选择图表窗口左上角的“Export”按钮，将不同的绘图点导出为 Excel 格式（请参阅图 5-8）。
