3.2.1 波形

完成建议的测试设置后，验证图 3-2 中的波形中是否显示了以下通道

  • CH 1 = HV+
  • CH 2 = S2
  • CH 3 = VDD/EN
TPSI2240-Q1 HV = 800V (EN = 5V) 时的电压检测输出 (S2) 测试点图 3-2 HV = 800V (EN = 5V) 时的电压检测输出 (S2) 测试点

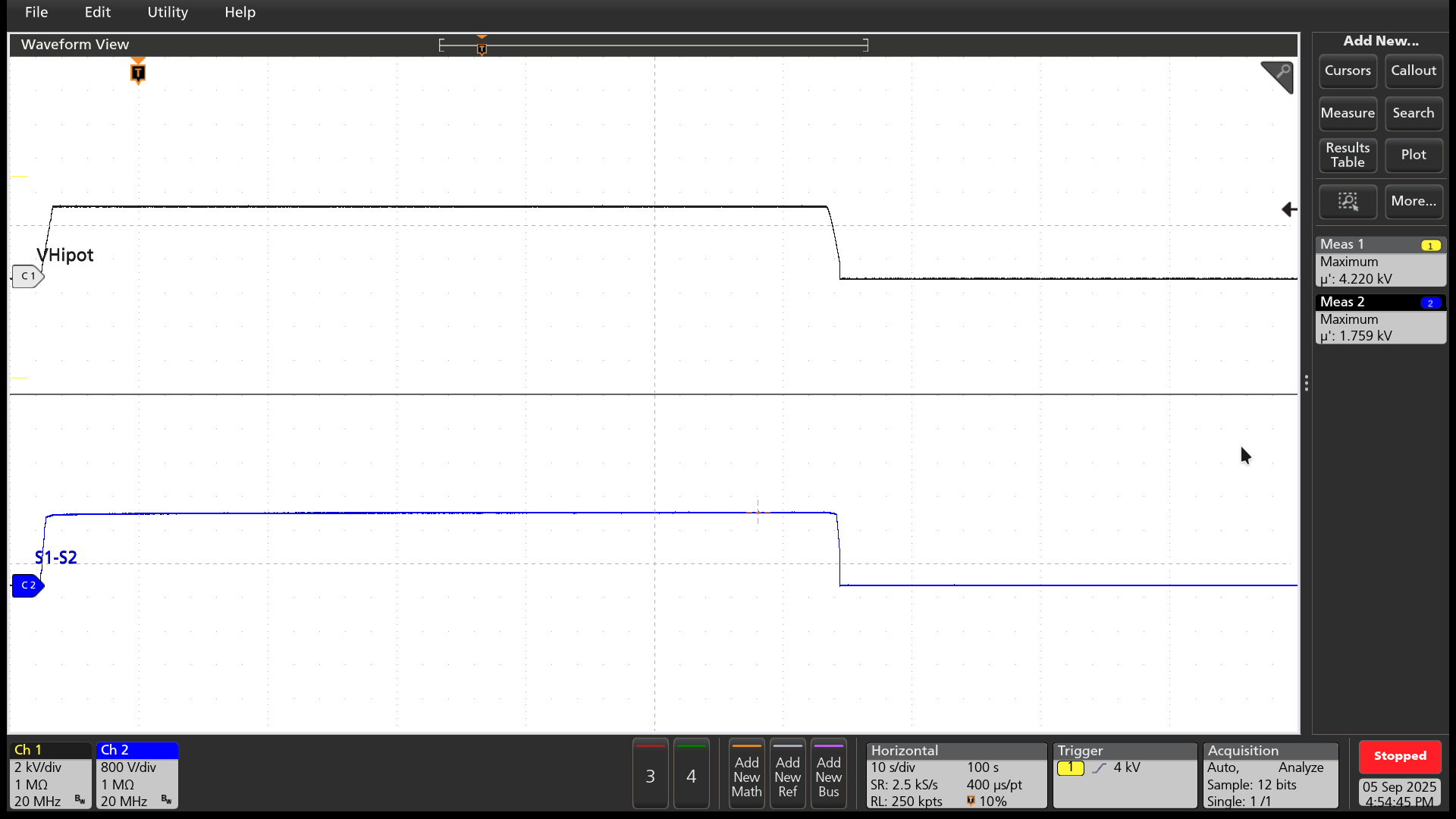

图 3-3 显示了使用以下通道设置的两个测试点。

  • CH 1 = VHipot (HV+)
  • CH 2 = S1-S2
TPSI2240-Q1 HV = 4,300V 时的次级检测 (S1) 和电压检测 (S2) 测试点图 3-3 HV = 4,300V 时的次级检测 (S1) 和电压检测 (S2) 测试点
