3.2.1 启动软件

通过在 Windows® 开始 菜单中搜索 AFE10004EVM GUI 来启动 AFE10004EVM 软件。

启动 GUI 时，图 3-3 会显示 AFE10004 SPI OR I2C 菜单。在 SPI 和 I2C 之间进行选择，然后点击 CONFIRM。

AFE10004EVM AFE10004EVM SPI 或 I2C 菜单图 3-3 AFE10004EVM SPI 或 I2C 菜单

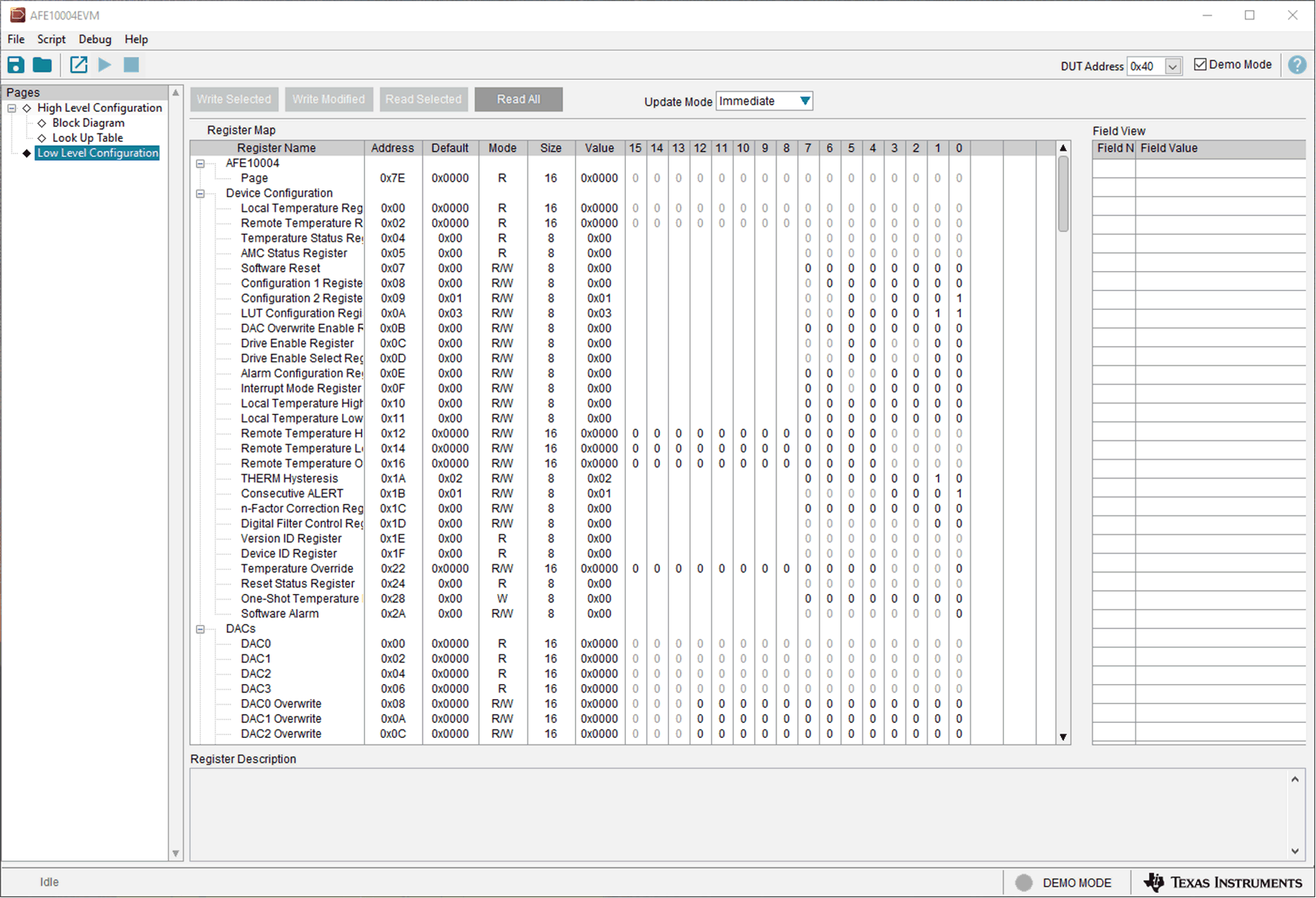

图 3-4 显示了启动后的 GUI。如果软件启动时 FTDI 控制器未连接到 PC，则 GUI 默认为 演示 模式。GUI 的左下角显示硬件连接状态，即“DEMO MODE”或“CONNECTED”，如 图 3-5 所示。将 FTDI 控制器正确连接到 PC 后，取消选中右上方的 Demo Mode 框以初始化 GUI。

AFE10004EVM 启动时的 AFE10004EVM GUI图 3-4 启动时的 AFE10004EVM GUI
AFE10004EVM FTDI 控制器连接状态图 3-5 FTDI 控制器连接状态

取消选中 Demo Mode 框后，会弹出 Interface Configuration 菜单。图 3-6 显示了两个可能的菜单。菜单取决于 SPI OR I2C 选择。接口菜单配置 SPI 或 I2C 速度和 I2C 器件地址。

AFE10004EVM AFE10004EVM SPI 配置菜单图 3-6 AFE10004EVM SPI
配置菜单
AFE10004EVM AFE10004EVM I2C 接口 配置菜单图 3-7 AFE10004EVM I2C 接口
配置菜单
