3.2 电路板布局

图 3-2 至图 3-9 展示了 TPS7B4261EVM-151 PCB 的电路板布局布线。

TPS7B4261EVM-151 会耗散功率，这可能会导致某些元件的温度升高。已组装的跟踪器 LDO 和脉冲电阻器 R10、R11、R12、R13 和 R14 在正常运行期间很有可能出现结温升高的情况。LDO 在正常运行期间可能会发烫，请参阅 TPS7B4261-Q1 数据表中关于热阻抗的讨论。

TPS7B4261EVM-151 顶层装配层和丝印层图 3-2 顶层装配层和丝印层
TPS7B4261EVM-151 内层 1图 3-4 内层 1
TPS7B4261EVM-151 内层 3图 3-6 内层 3
TPS7B4261EVM-151 底层布线图 3-8 底层布线
TPS7B4261EVM-151 顶层布线图 3-3 顶层布线

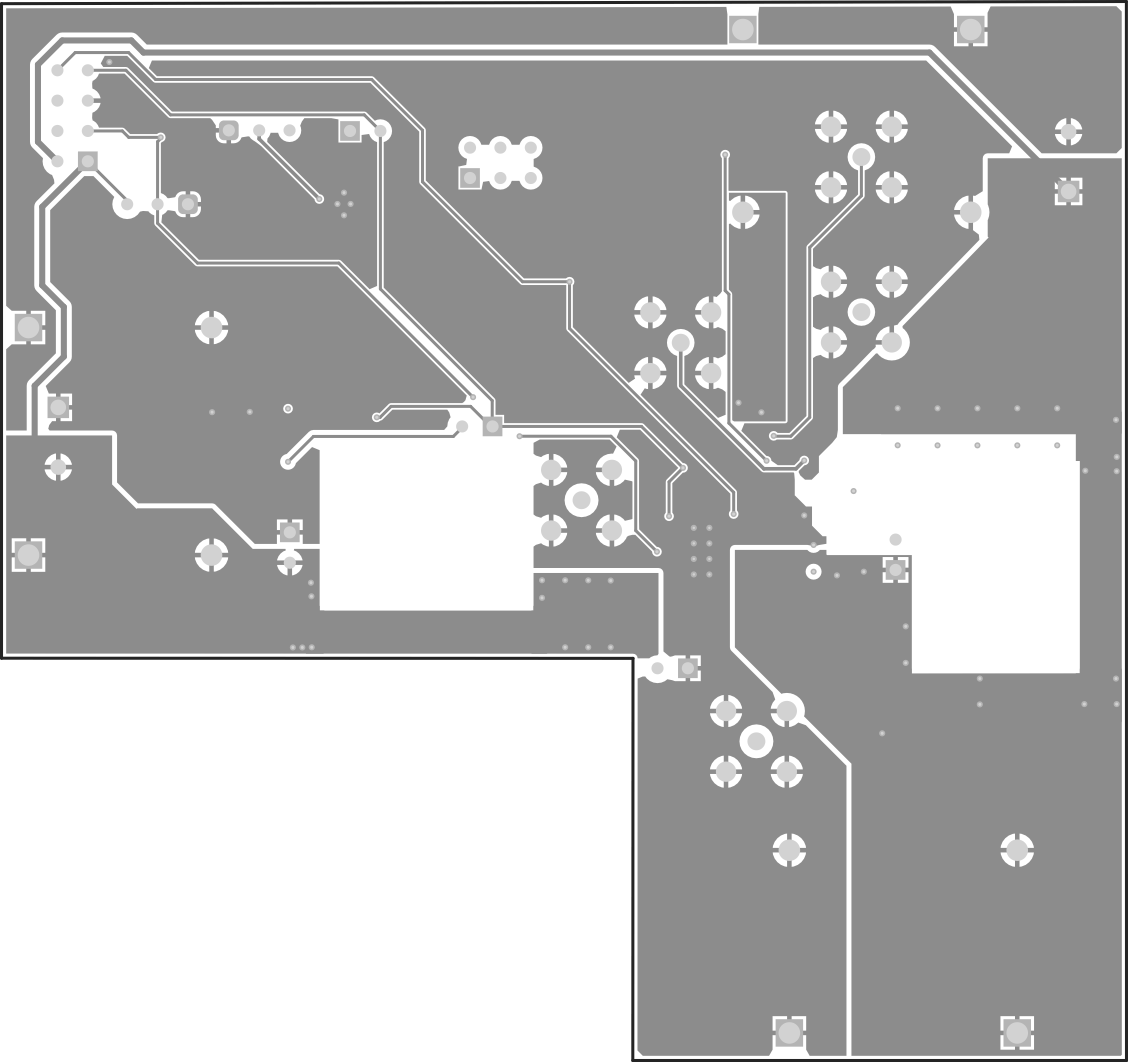

TPS7B4261EVM-151 内层 2图 3-5 内层 2
TPS7B4261EVM-151 内层 4图 3-7 内层 4
TPS7B4261EVM-151 底层装配层和丝印层图 3-9 底层装配层和丝印层
