3.1.2 负载瞬态

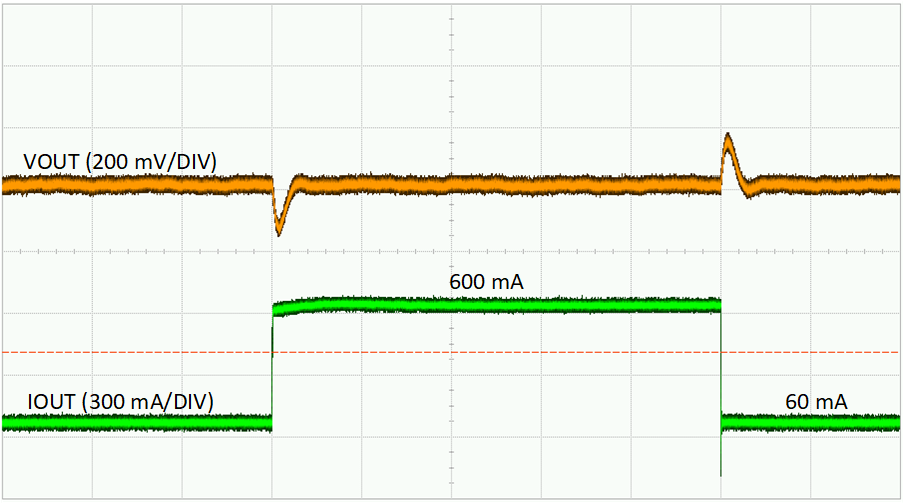

GUID-20240108-SS0I-WTNJ-ZTVB-GRSHRKTNSB3M-low.png图 3-5 负载瞬态，12VIN，3.3VOUT，IOUT = 60mA 至 600mA，压摆率 = 1A/μs (FPWM)

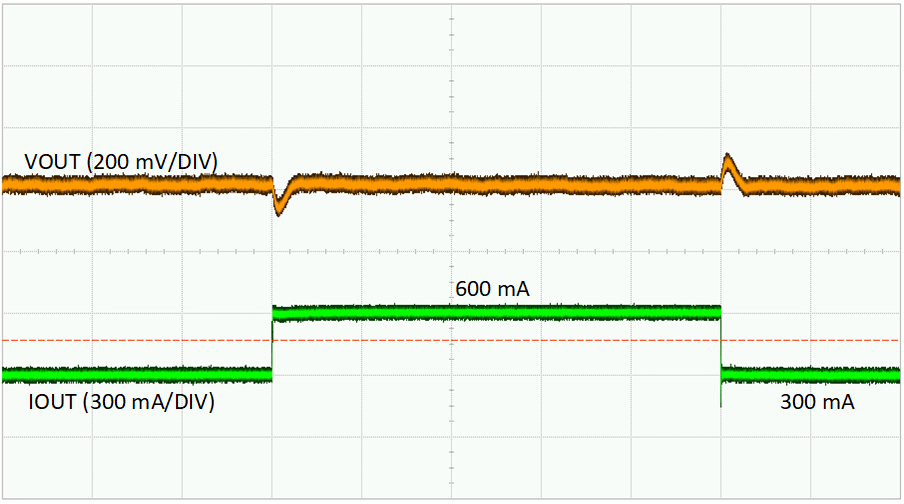

GUID-20240108-SS0I-DQL5-FBDT-BNCJWJ5SM8KM-low.png图 3-7 负载瞬态，12VIN，3.3VOUT，IOUT = 300mA 至 600mA，压摆率 = 1A/μs (FPWM)

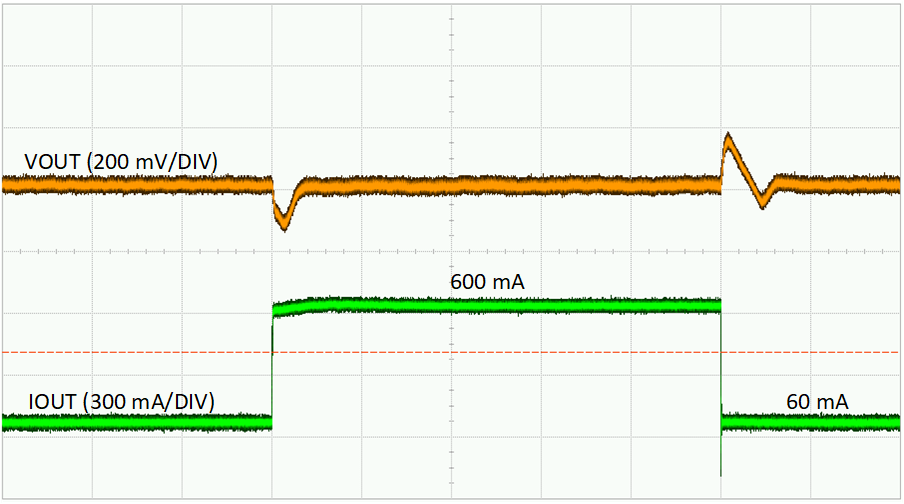

GUID-20240108-SS0I-KKSX-NHFQ-NK5NZBMGT1L3-low.png图 3-6 负载瞬态，12VIN，3.3VOUT，IOUT = 60mA 至 600mA，压摆率 = 1A/μs（自动）
GUID-20240108-SS0I-BRVJ-X8ZV-LPFTTDWS4VND-low.png图 3-8 负载瞬态，12VIN，3.3VOUT，IOUT = 300mA 至 600mA，压摆率 = 1A/μs（自动）
