设置

根据以下说明来设置和运行 DLPDLCR160CPEVM。需要一个最小输出为 1A 的 5V 电源适配器和一个 USB-C 连接器。

表 2-1 使用 EVM 的步骤
步骤操作说明
电源开关 (SW1) 处于 OFF 位置电源开关(图 3-1)SW1 需要在接通电路板电源之前处于 OFF 位置。将控制杆切换至 OFF 位置,与电路板上所示箭头方向相反。

TI 不建议在 EVM 运行时拔出电源线或关闭输入电源。SW1 开关还用于在输入电源关闭之前关闭 EVM。

连接电源连接支持 5V/1A 的 USB-C 电源。
注: 请勿使用多电压输出 USB-C 电源适配器。
LED D1 亮起绿色 LED D1 亮起,指示电路板正在通电。
电源开关 (SW1) 打开电源开关 (SW1) 置于 ON 位置,沿电路板上箭头方向。GUID-20231113-SS0I-WCBS-1CSF-LLFXLQ9F4DNW-low.png
LED D2 亮起绿色 LED D2 亮起,指示电路板处于工作模式。光学引擎 (OE) 中的 RGB LED 亮起。
启动界面

EVM 在快速上电启动界面中显示 DLP 标识约 1 秒。

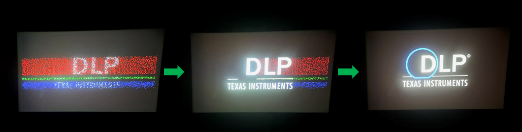

DLP 标识动画使用 MCU 生成的图形的 DLP 标识动画播放约 5 秒。GUID-20231110-SS0I-JHQ9-X2D2-BHVMRFQ3VXKZ-low.png
节 2.3.1中可找到每个菜单的描述。
更改菜单选择按下快速按钮 (SW2) 可循环显示所有菜单。所选菜单按钮变为黄色以确认菜单选择更改。

有 4 个主菜单选项:查看 SD 卡中的图像、查看闪存中的图像、智能家居演示和保留。

菜单选择说明见下文。

确认菜单选择长按(>2 秒)按钮 (SW2) 以确认菜单选择。用户操作会生成按钮按下动画以确认选择。
