3.1.2 过载保护和短路保护测试

按照以下说明在 TPS4810Q1EVM 上执行过流测试：

  1. 打开电源。将电源输出 VIN 设置为 48V。将电流限值设置为 50A。
  2. 通过将跳线 J3 安装在 3-4 位置，将短路保护 (SCP) 阈值设置为 30A，并将跳线 J2 安装在 1-2 位置以设置 1ms 延迟。
  3. 启用控制输入（INP1 和 INP2）。
  4. 使用电子负载将输出加载至 25A，并应用 10A 的阶跃来观察 TPS48100-Q1 的过载行为。
  5. 将负载断开连接。
  6. 要进行短路测试，请卸载 J2 以设置最短的 SCP 延迟。
  7. 执行输出短路以捕获 TPS48100-Q1 的短路行为。

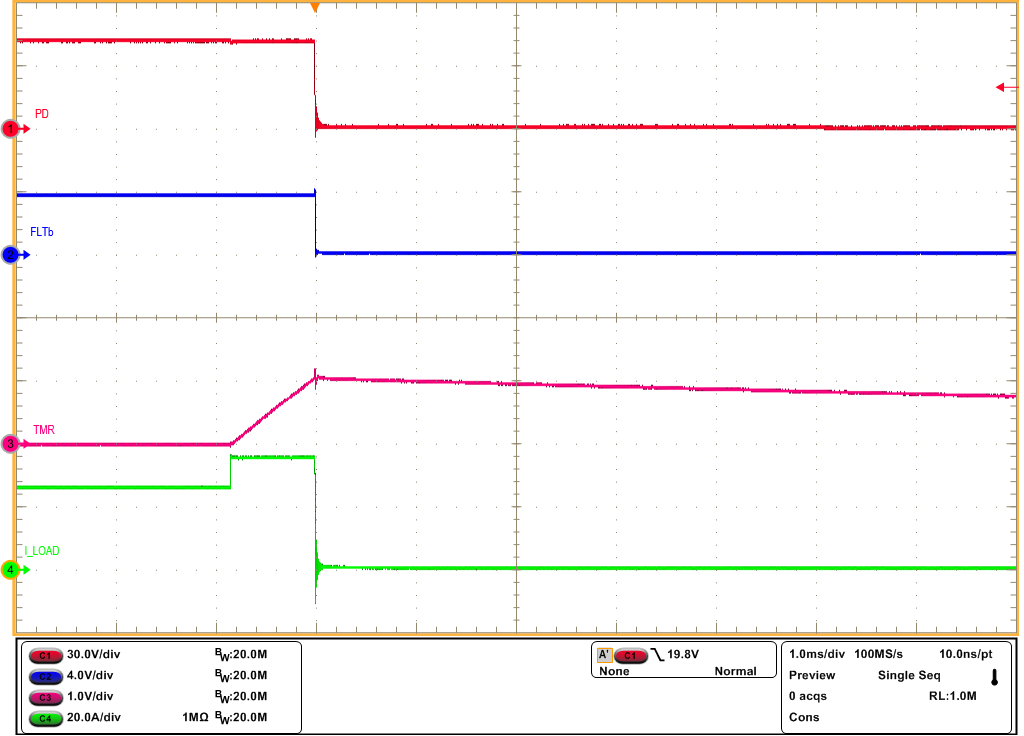

TPS4810Q1EVM TPS4810Q1EVM 在 25A 至 35A 负载阶跃下的过流响应图 3-4 TPS4810Q1EVM 在 25A 至 35A 负载阶跃下的过流响应
TPS4810Q1EVM TPS48100-Q1 针对过流故障的自动重试响应图 3-5 TPS48100-Q1 针对过流故障的自动重试响应
TPS4810Q1EVM TPS48100-Q1 针对过流故障的闭锁响应图 3-6 TPS48100-Q1 针对过流故障的闭锁响应
TPS4810Q1EVM TPS48100-Q1 的输出短路响应图 3-7 TPS48100-Q1 的输出短路响应
