3.1 测试设置和过程

确保评估板具有如表 3-1 所示的默认跳线设置。

表 3-1 TPS4810Q1EVM 评估板的默认跳线设置
J1J2J3

J4

1-25-61-2

1-2

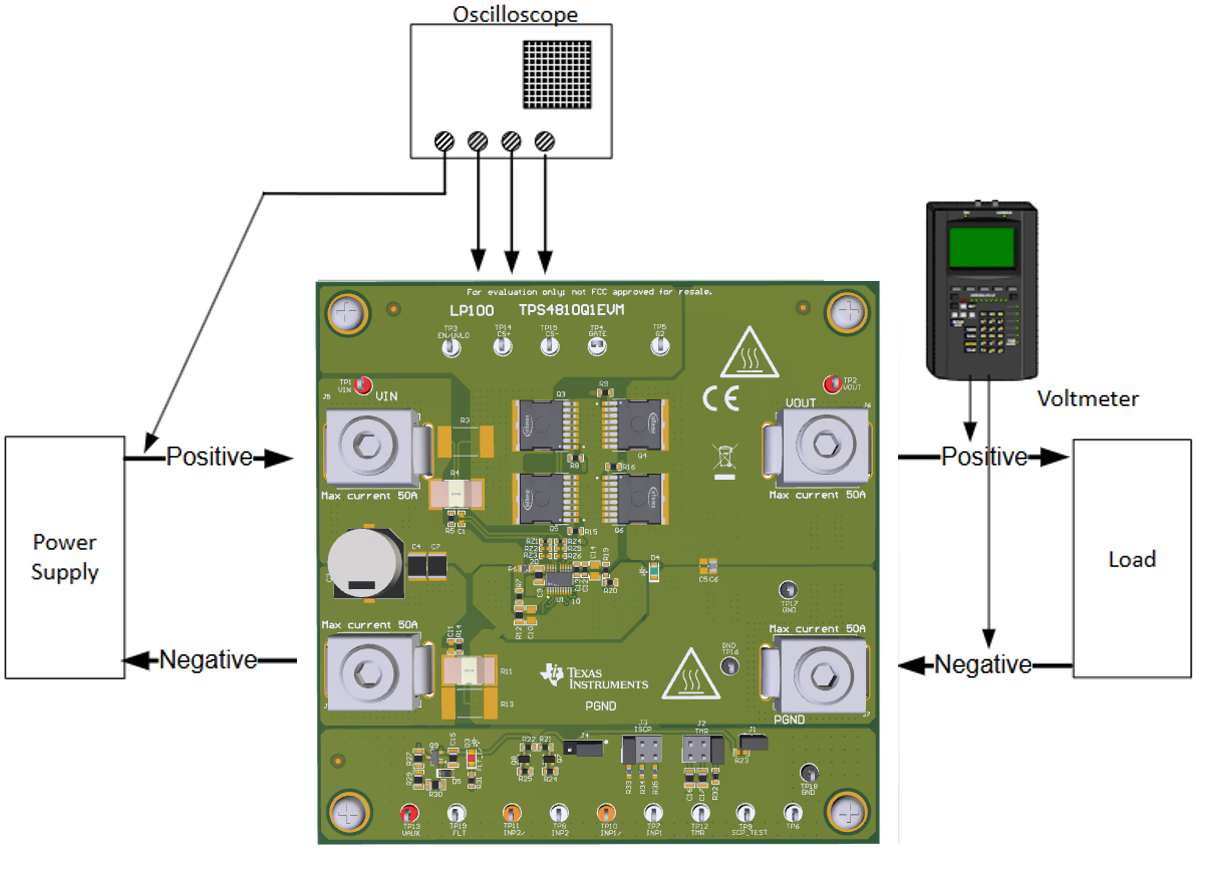

TPS4810Q1EVM 带测试设备的 TPS4810Q1EVM 设置图 3-1 带测试设备的 TPS4810Q1EVM 设置

在开始任何测试之前，请按以下说明进行操作，并在进行下一个测试之前再次重复以下操作。

  1. 将电源输出 (VIN) 设置为零伏。
  2. 打开电源。将电源输出 (VIN) 设置为 48V。将电流限值设置为 50A。
  3. 关闭电源。
  4. 将 EVM 上的跳线设置到默认位置，如表 3-1 所示。
