3.4.5.3 运行代码

  1. 使用节 3.3.1中所示的测试设置。
  2. 通过点击菜单栏中的 GUID-6A5E916F-7491-4EA1-8837-39F302DDDF73-low.gif 运行工程。
  3. 在监视视图中，检查 Expression Window 中 BT2PH_InputVoltageSense_V 是否介于 12V 至 15V 之间。
  4. 从 Expression Window 中设置以下参数：
    • 将 BT2PH_enableRelay_bool 设置为 1 以启用输出继电器。
    • BT2PH_userParam_V_I_chm->iref_A = 30.0。
    • BT2PH_userParam_V_I_chm->vrefCharge_V = 0.12。
    • 设置 BT2PH_userParam_V_I_ch1->en_bool = 1。
    • 有关 Expression Window 设置，请参阅图 3-25。
  5. BT2PH_measureMultiphase_V_I 变量显示直流/直流转换器的输出电流和电压。Vbatsense_V 显示值接近 vrefCharge_V，误差为 ±0.5mV。
  6. 图 3-26 显示了用于测量闭环电压控制频率响应的 SFRA 设置。
  7. 点击 SysConfig 页面中的 Run SFRA 图标。此时将弹出 SFRA GUI
  8. 在 SFRA GUI 上选择器件对应的各个选项；例如，对于 F280039，请选择浮点。点击 Setup Connection 按钮。在弹出窗口中，取消选中“boot-on-connect”选项，然后选择合适的 COM 端口。点击“Ok”。返回到 SFRA GUI，然后选择 Connect 按钮。
  9. SFRA GUI 将连接到器件中。现在可以通过点击 Start Sweep 按钮启动 SFRA 扫描。完成完整的 SFRA 扫描需要几分钟的时间。完成之后，即显示包含测量值的图形，如图 3-27 所示。
  10. 频率响应数据保存在工程文件夹的 SFRA 数据文件夹下，并使用 SFRA 运行的时间添加时间戳。

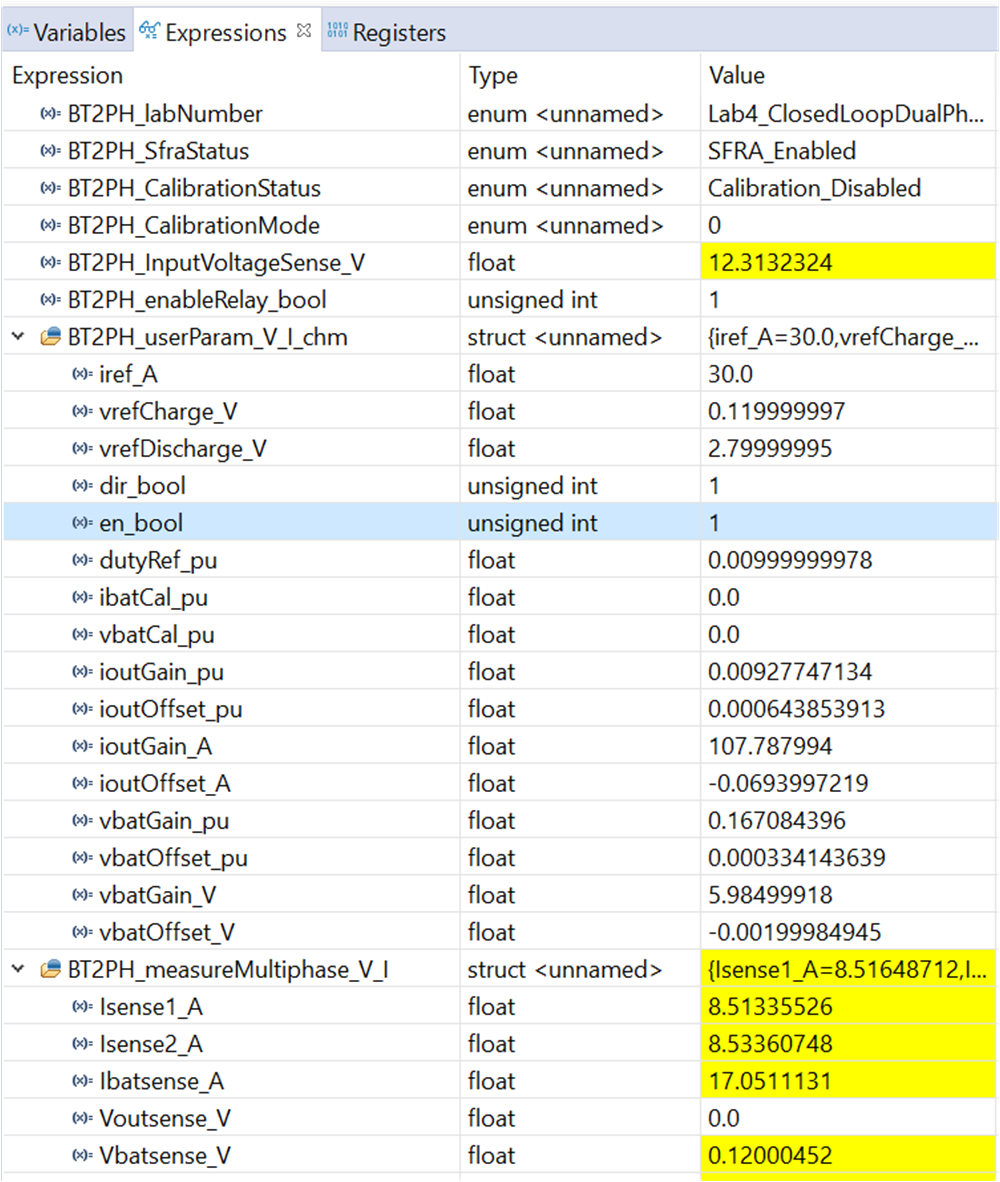

GUID-20230628-SS0I-MDVL-RZSL-LMK7HW8FJ8JM-low.png图 3-25 实验 4 表达式窗口，闭环
GUID-20230628-SS0I-TD6L-WK0N-21BP2BLWXHPG-low.svg图 3-26 用于闭环电压控制的 SFRA 设置
GUID-20230628-SS0I-CPHP-96WZ-XLP5G5VL2FN1-low.png图 3-27 电压控制闭环频率响应
