2.2.2 FET 状态检测测试

要在启动时发生外部 FET 短路情况下捕获器件 FET_GOOD 引脚行为，请执行以下操作：

  1. 在 TP1 和 TP2 之间连接一根导线以仿真 FET 短路行为。
  2. 将输入电源电压 VIN 设置为 12V，将电流限制设置为 5 A。
  3. 在使用 LM74704-Q1 进行测试时，验证是否已组装跳线 J5，该跳线会将板上生成的上拉电压连接到 FET_GOOD 信号。
    1. 为了使用外部上拉电压进行测试，请拆除 J5 跳线并将外部上拉电压施加到 TP3 (FET_GOOD)。
  4. 使用 LM74703-Q1 进行测试时，请验证跳线 J5 是否已拆除，因为 LM74703-Q1 具有 FET_GOOD 的推挽输出，并且不需要外部上拉电压。
  5. 打开电源。
  6. 观察 VIN、VOUT、GATE 和 FET_GOOD 的启动曲线。

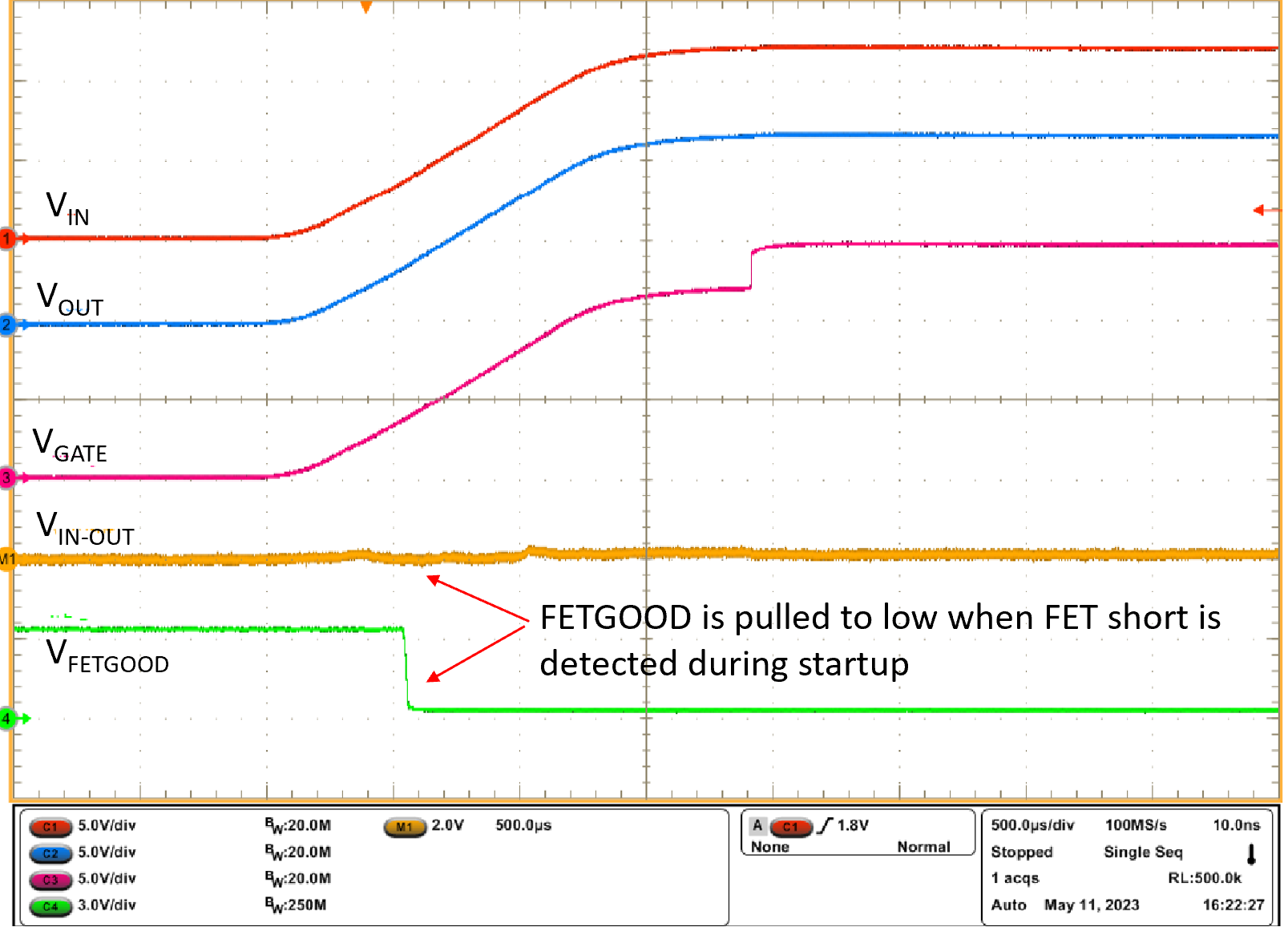

图 3-4 显示了启动期间发生 FET 短路时的 LM74704-Q1 启动行为。

GUID-20230511-SS0I-QWDX-VTTV-WWXGMVXBJX3G-low.png图 2-4 启动期间发生 FET 短路时的 FET_GOOD (LM74704-Q1)，带有外部上拉电压

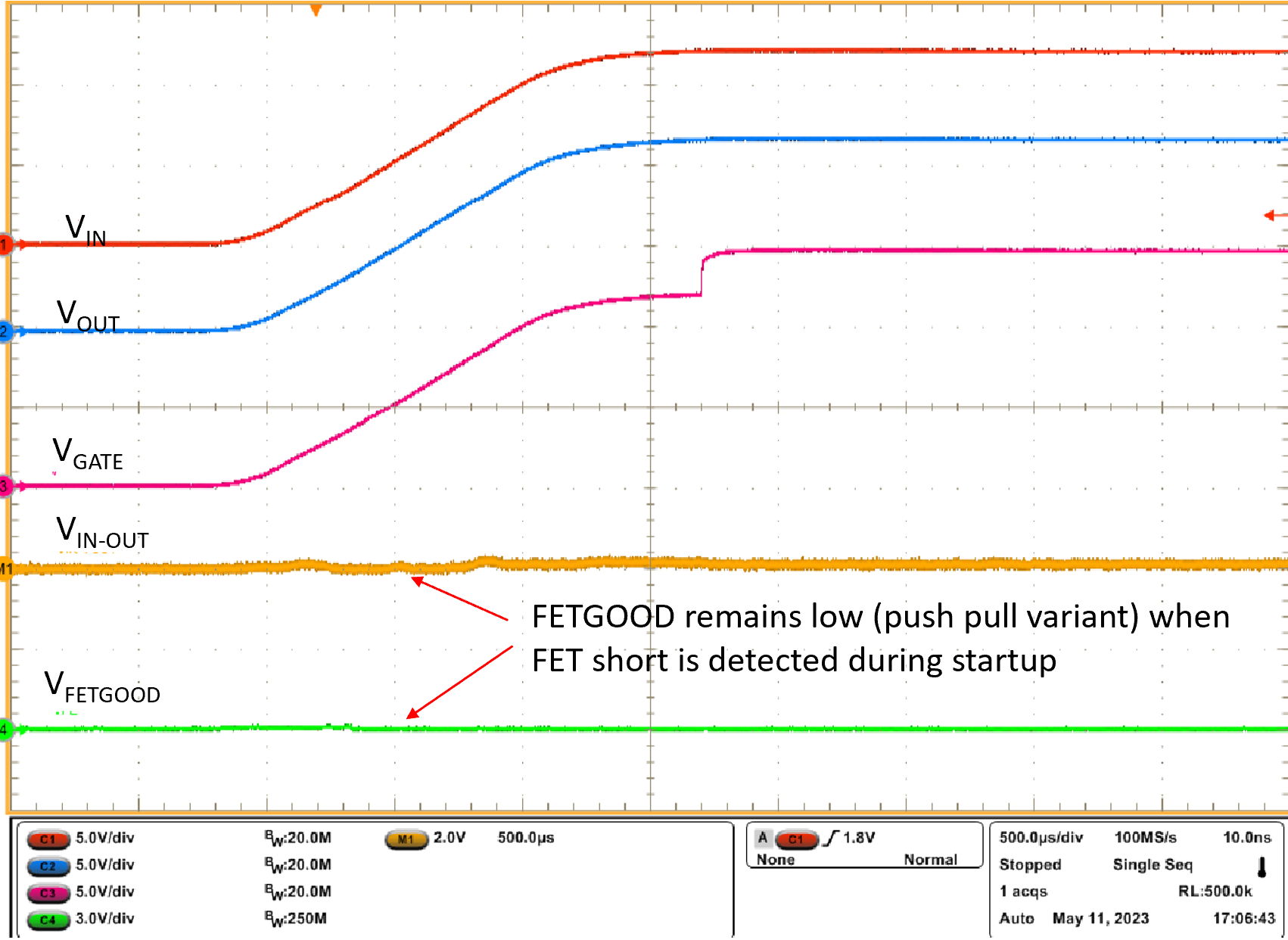

图 3-5 显示了启动期间发生 FET 短路时的 LM74703-Q1 行为。

GUID-20230511-SS0I-XDGM-6ZDG-V9MQ8JXMG6MF-low.png图 2-5 启动期间发生 FET 短路时的 FETGOOD (LM74703-Q1)
