上电

图 2-14图 2-15 显示了 TPS568215EVM-762 的启动波形。在图 2-14 中,一旦输入电压达到 UVLO 阈值,输出电压就会上升。在图 2-15 中,最初施加输入电压,并通过在 J3 上使用跳线将 EN 连接至 GND 来禁止输出。当跳线被移除时,EN 被释放。当 EN 电压达到使能阈值电压时,启动序列开始、输出电压斜升至 1.2V 的外部设置值。这些图中的输入电压为 12V、负载为 1Ω。

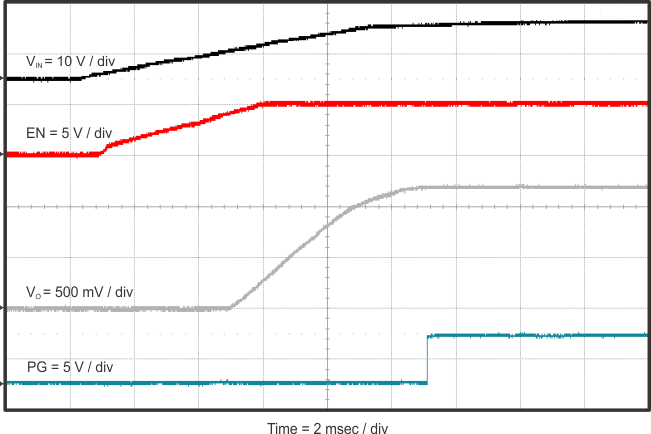

GUID-B57BEF43-2196-4868-B6FD-2B06B6E45AA7-low.gif图 2-14 TPS568215EVM-762 相对于 VIN 的启动

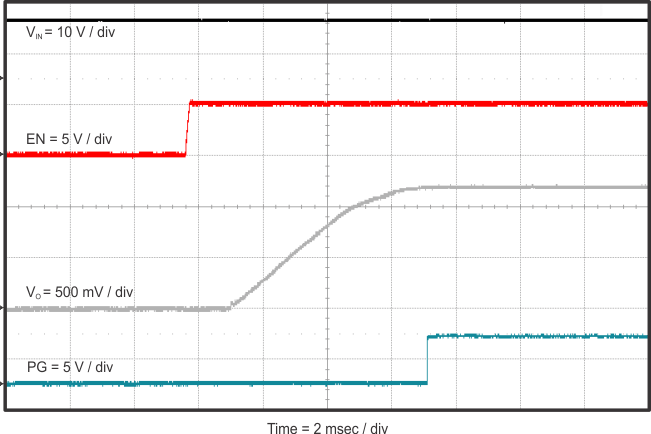

GUID-78C7C62D-A5A8-46B4-9D99-EB594BF11182-low.gif图 2-15 TPS568215EVM-762 相对于使能的启动
